Serwer administracyjny i zarządzane urządzenia w sieci LAN

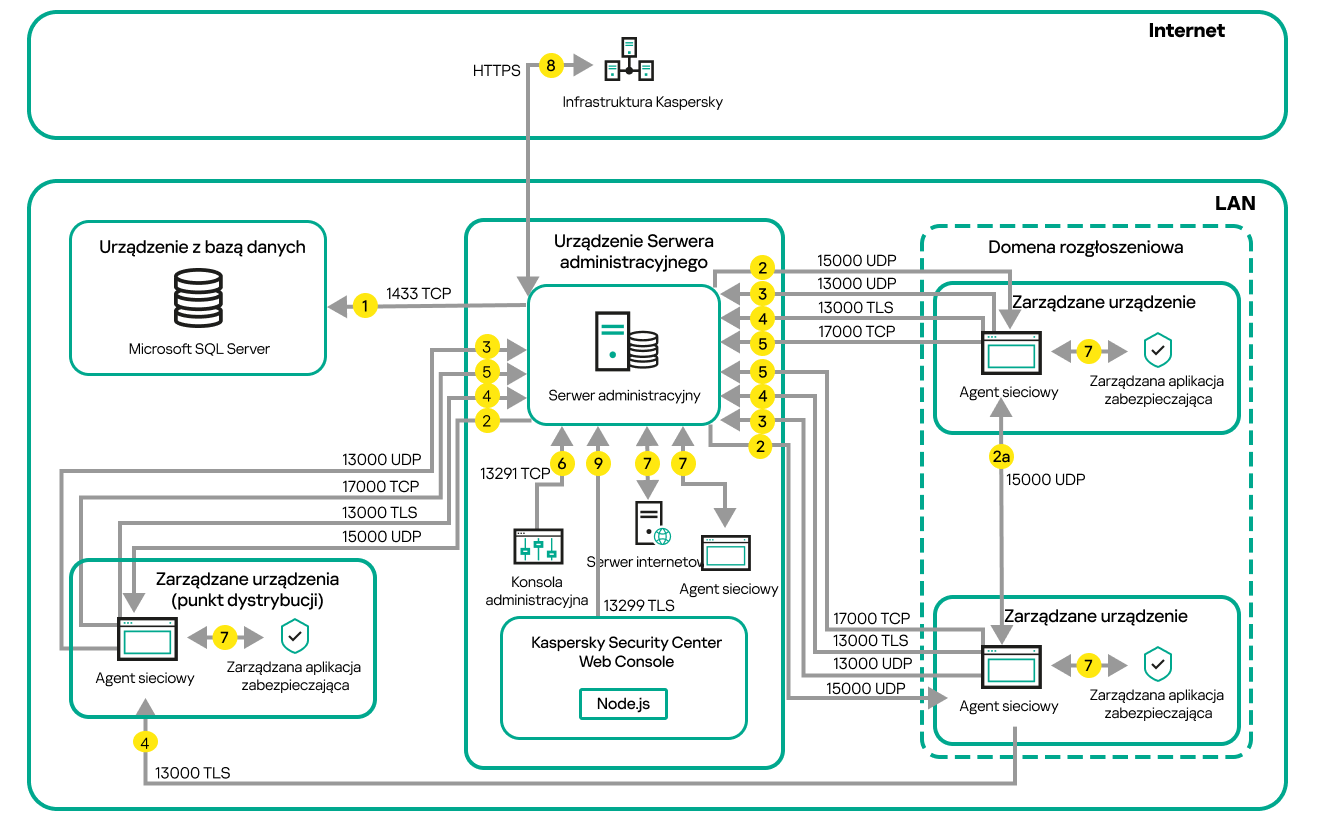

Poniższy rysunek przedstawia ruch sieciowy danych, gdy Kaspersky Security Center jest zainstalowany tylko w sieci lokalnej (LAN).

Serwer administracyjny i zarządzane urządzenia znajdują się w sieci lokalnej. Zarządzane urządzenia łączą się bezpośrednio z Serwerem administracyjnym przy użyciu punktów dystrybucji.

Serwer administracyjny i zarządzane urządzenia w sieci lokalnej (LAN)

Rysunek przedstawia sposób, w jaki różne zarządzane urządzenia nawiązują połączenie z Serwerem administracyjnym na różne sposoby: bezpośrednio lub poprzez punkt dystrybucji. Punkty dystrybucji zmniejszają obciążenie na Serwerze administracyjnym podczas dystrybucji uaktualnień i optymalizowania ruchu sieciowego. Jednakże punkty dystrybucji są potrzebne tylko wtedy, gdy liczba zarządzanych urządzeń jest wystarczająco duża. Jeśli liczba zarządzanych urządzeń jest mała, wszystkie zarządzane urządzenia mogą pobierać uaktualnienia bezpośrednio z Serwera administracyjnego.

Strzałki wskazują inicjowanie ruchu sieciowego: każda strzałka wskazuje kierunek z urządzenia, które inicjuje połączenie, do urządzenia, które „odpowiada” na połączenie. Dostarczony jest numer portu oraz nazwa protokołu użytego do przesyłania danych. Każda strzałka posiada etykietę liczby, a szczegóły dotyczące odpowiedniego ruchu danych wyglądają następująco:

  1. Serwer administracyjny wysyła dane do bazy danych. Jeśli instalujesz Serwer administracyjny i bazę danych na różnych urządzeniach, musisz udostępnić potrzebne porty na urządzeniu, na którym znajduje się baza danych (na przykład: port 3306 dla MySQL Server lub port 1433 dla Microsoft SQL Server). Odpowiednie informacje można znaleźć w dokumentacji do DBMS.
  2. Żądania komunikacji od Serwera administracyjnego są przesyłane do wszystkich niemobilnych zarządzanych urządzeń poprzez port UDP o numerze 15000.

    Agenty sieciowe wysyłają żądania do siebie nawzajem w obrębie jednej domeny broadcastowej. Dane są następnie wysyłane do Serwera administracyjnego i są używane do określenia ograniczeń domeny broadcastowej i do automatycznego przydzielenia punktów dystrybucji (jeśli ta opcja jest włączona).

    Jeżeli Serwer administracyjny nie ma bezpośredniego dostępu do zarządzanych urządzeń, żądania komunikacji z Serwera administracyjnego nie są wysyłane bezpośrednio do tych urządzeń.

  3. Informacje o zamknięciu zarządzanych urządzeń są przesyłane z Agenta sieciowego do Serwera administracyjnego poprzez port UDP o numerze 13000.
  4. Serwer administracyjny odbiera połączenie od Agentów sieciowych i podrzędnych Serwerów administracyjnych poprzez port TLS o numerze 13000.

    Jeśli używałeś wcześniejszej wersji Kaspersky Security Center, Serwer administracyjny w Twojej sieci może odbierać połączenia od Agentów sieciowych poprzez port inny niż TLS o numerze 14000. Kaspersky Security Center obsługuje także połączenia Agentów sieciowych poprzez port 14000, chociaż zalecane jest korzystanie z portu TLS o numerze 13000.

    We wcześniejszych wersjach Kaspersky Security Center punkt dystrybucji nosił nazwę „Agent aktualizacji”.

  5. Zarządzane urządzenia (za wyjątkiem urządzeń mobilnych) żądają aktywacji poprzez port TCP o numerze 17000. Nie jest to konieczne, jeśli urządzenie posiada własny dostęp do Internetu; w tym przypadku urządzenie wysyła dane do serwerów Kaspersky bezpośrednio przez Internet.
  6. Dane z Konsoli administracyjnej opartej na konsoli MMC zostaną przesłane do Serwera administracyjnego poprzez port 13291 (Konsola administracyjna może zostać zainstalowana na tym samym lub na innym urządzeniu).
  7. Lokalny ruch sieciowy aplikacji na pojedynczym urządzeniu (na Serwerze administracyjnym lub na zarządzanym urządzeniu). Żadne porty zewnętrzne nie muszą być otwarte.
  8. Dane z Serwera administracyjnego na serwery Kaspersky (takie jak dane KSN lub informacje o licencjach) oraz dane z serwerów Kaspersky na Serwer administracyjny (takie jak uaktualnienia aplikacji i aktualizacje antywirusowych baz danych) są przesyłane przy użyciu protokołu HTTPS.

    Jeśli nie chcesz, żeby Twój Serwer administracyjny miał dostęp do Internetu, musisz ręcznie zarządzać tymi danymi.

  9. Kaspersky Security Center Web Console Server wysyła dane na Serwer administracyjny, który może być zainstalowany na tym samym lub innym urządzeniu, poprzez port TLS o numerze 13299.
