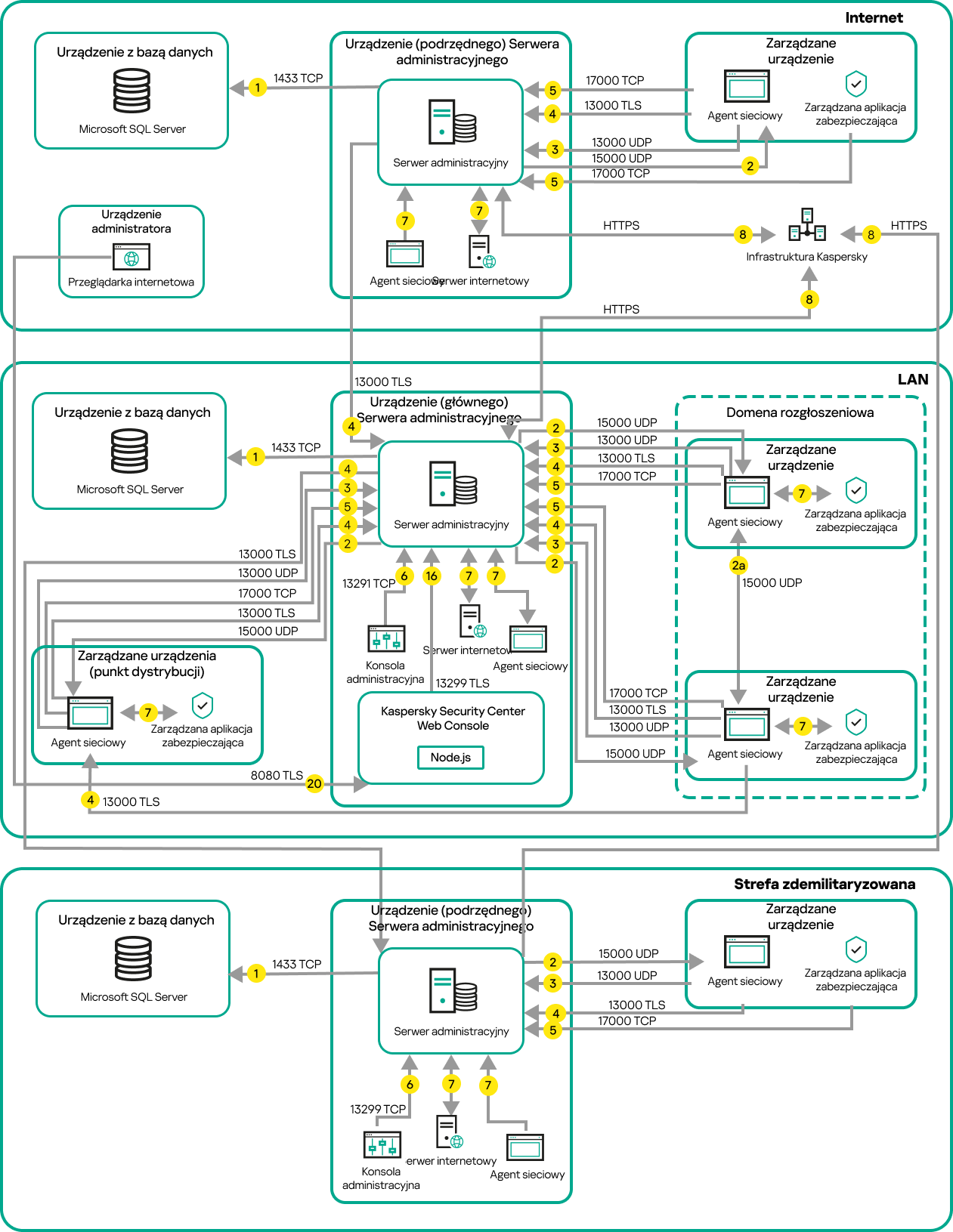

Poniższy rysunek przedstawia hierarchię Serwerów administracyjnych: główny Serwer administracyjny znajduje się w sieci lokalnej (LAN). Podrzędny Serwer administracyjny znajduje się w strefie zdemilitaryzowanej (DMZ); inny podrzędny Serwer administracyjny znajduje się w Internecie.
Hierarchia Serwerów administracyjnych: główny Serwer administracyjny i dwa podrzędne Serwery administracyjne
Strzałki wskazują inicjowanie ruchu sieciowego: każda strzałka wskazuje kierunek z urządzenia, które inicjuje połączenie, do urządzenia, które „odpowiada” na połączenie. Dostarczony jest numer portu oraz nazwa protokołu użytego do przesyłania danych. Każda strzałka posiada etykietę liczby, a szczegóły dotyczące odpowiedniego ruchu danych wyglądają następująco:
Agenty sieciowe wysyłają żądania do siebie nawzajem w obrębie jednej domeny broadcastowej. Dane są następnie wysyłane do Serwera administracyjnego i są używane do określenia ograniczeń domeny broadcastowej i do automatycznego przydzielenia punktów dystrybucji (jeśli ta opcja jest włączona).
Jeżeli Serwer administracyjny nie ma bezpośredniego dostępu do zarządzanych urządzeń, żądania komunikacji z Serwera administracyjnego nie są wysyłane bezpośrednio do tych urządzeń.
Jeśli używałeś wcześniejszej wersji Kaspersky Security Center, Serwer administracyjny w Twojej sieci może odbierać połączenia od Agentów sieciowych poprzez port inny niż TLS o numerze 14000. Kaspersky Security Center obsługuje także połączenia Agentów sieciowych poprzez port 14000, chociaż zalecane jest korzystanie z portu TLS o numerze 13000.
We wcześniejszych wersjach Kaspersky Security Center punkt dystrybucji nosił nazwę „Agent aktualizacji”.
Jeśli nie chcesz, żeby Twój Serwer administracyjny miał dostęp do Internetu, musisz ręcznie zarządzać tymi danymi.
9a. Dane z przeglądarki, która jest zainstalowana na oddzielnym urządzeniu administratora, są przesyłane do Kaspersky Security Center Web Console Server poprzez port TLS o numerze 8080. Kaspersky Security Center Web Console Server może zostać zainstalowany na Serwerze administracyjnym lub na innym urządzeniu.
