管理服务器位于 DMZ、受管理设备位于互联网

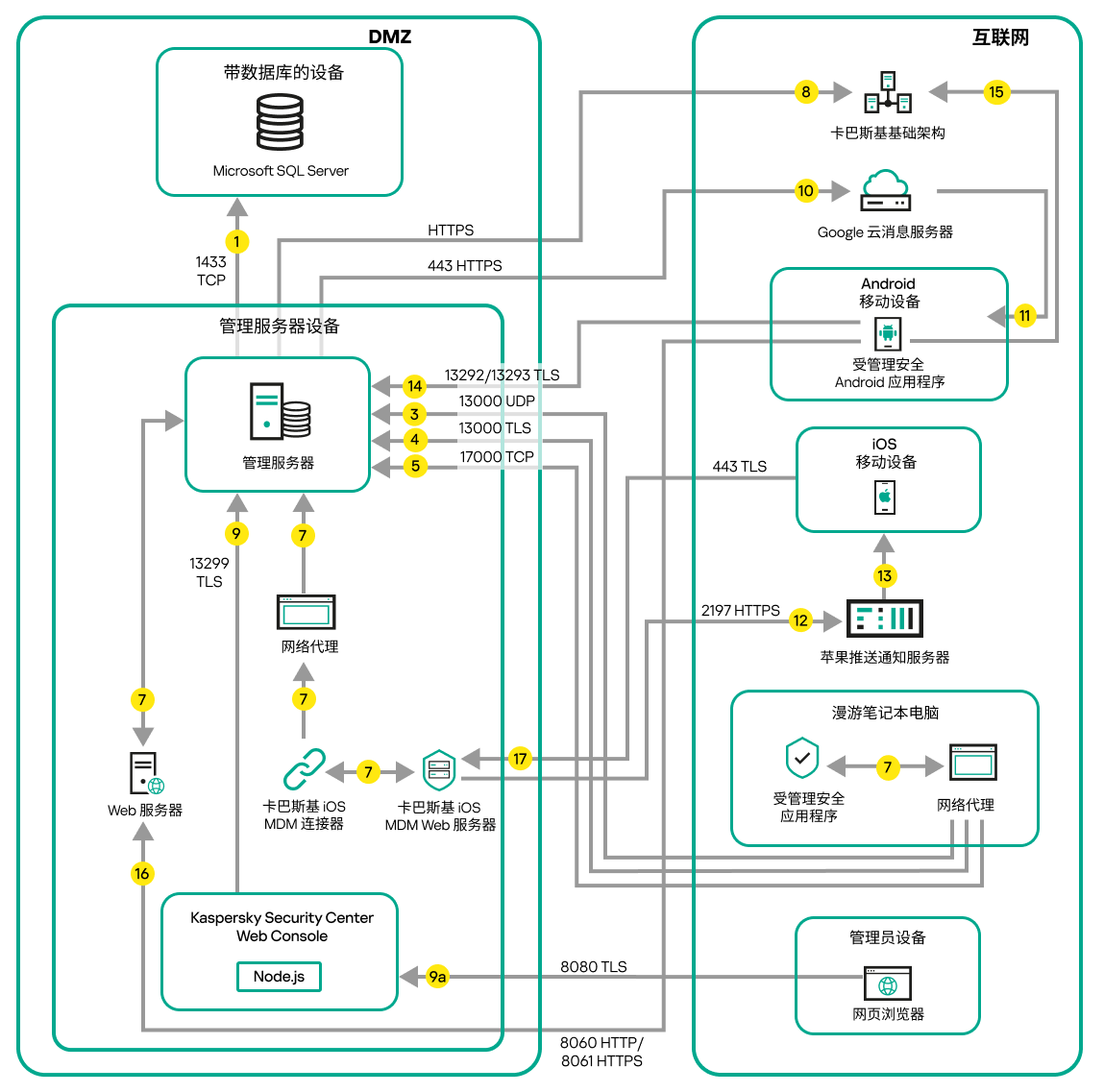

下图显示管理服务器处于 DMZ 中且受管理设备，包括移动设备，都在互联网中时的数据流量。
管理服务器位于 DMZ、受管理移动设备位于互联网
在该图像中，未使用连接网关：移动设备直接连接到管理服务器。
箭头表示流量的开始：每个箭头从发起连接的设备指向“回答”请求的设备。端口号和用于数据传输的协议名称被提供。每个箭头都有数字标签，对应的数据流量详情是：
- 管理服务器发送数据到数据库。如果您在不同设备上安装管理服务器和数据库，您必须使数据库所在设备的必要端口可用（例如，端口 3306 用于 MySQL Server，端口 1433 用于 Microsoft SQL Server）。请参阅 DBMS 文档以获取相关信息。
- 来自管理服务器的通信请求被传输到所有非移动受管理设备，通过 UDP 端口 15000。
网络代理在一个广播域内相互发送请求。然后将数据发送到管理服务器，并用于定义广播域的限制和分发点的自动分配（如果启用了此选项）。
如果管理服务器无法直接访问受管理设备，则不会直接发送从管理服务器到这些设备的通信请求。
- 受管理设备关闭的信息通过 UDP 端口 13000 被从网络代理传输到管理服务器。
- 管理服务器通过 TLS 端口 13000 从网络代理和从属管理服务器接收连接。
如果您使用 Kaspersky Security Center 的早期版本，您网络中的管理服务器可以通过非 TLS 端口 14000 从网络代理接收连接。Kaspersky Security Center 也支持通过端口 14000 连接网络代理，但推荐使用 TLS 端口 13000。
分发点在早期 Kaspersky Security Center 版本中被叫做更新代理。
- 受管理设备（除了移动设备）通过 TCP 端口 17000 请求激活。如果设备自己拥有互联网连接，则不必要；此种情况下，设备直接通过互联网发送数据到 Kaspersky 服务器。
- 来自基于 MMC 的管理控制台的数据通过端口 13291 传输到管理服务器（管理控制台可以安装在同一设备上，也可以安装在不同的设备上。）
- 单一设备上的应用程序交换本地流量（在管理服务器上或受管理设备上）。不需要打开任何外部端口。
- 从管理服务器到 Kaspersky 服务器的数据（例如 KSN 数据或授权许可信息）和从 Kaspersky 服务器到管理服务器的数据（例如应用程序更新和反病毒数据库更新）使用 HTTPS 协议传输。
如果您不想让您的管理服务器拥有互联网连接，您必须手动管理该数据。
- Kaspersky Security Center Web Console 服务器通过 TLS 端口 13299 发送数据到管理服务器，该管理服务器可能被安装到相同或不同设备。
9a.来自 Web 浏览器（安装在管理员的其他设备）的数据通过 TLS 端口 8080 传输到 Kaspersky Security Center Web Console 服务器。Kaspersky Security Center Web Console 可以安装到管理服务器或其他设备。
- 仅对 Android 移动设备：来自管理服务器的数据被传输到 Google 服务器。该连接用于通知 Android 移动设备他们需要连接到管理服务器。然后推送通知被发送到移动设备。
- 仅对 Android 移动设备：来自 Google 服务器的推送通知被发送到移动设备。该连接用于通知移动设备他们需要连接到管理服务器。
- 仅对 iOS 移动设备：来自 iOS MDM 服务器的数据被发送到 Apple 推送通知服务器。然后推送通知被发送到移动设备。
- 仅对 iOS 移动设备：推送通知从 App 服务器被发送到移动设备。该连接用于通知 iOS 移动设备他们需要连接到管理服务器。
- 仅对移动设备：来自受管理应用程序的数据通过 TLS 端口 13292 / 13293 被传输到管理服务器（或连接网关）— 直接或通过反向代理。
- 仅对移动设备：来自移动设备的数据被传输到 Kaspersky 基础架构。
15a.如果移动设备没有互联网访问，数据通过端口 17100 发送到管理服务器，然后管理服务器将其发送到 Kaspersky 基础架构；然而，该方案很少被应用。
- 来自受管理设备，包括移动设备的包请求被传输到 Web 服务器，该服务器位于管理服务器所在设备。
- 仅针对 iOS 移动设备：来自移动设备的数据通过 TLS 端口 443 传输到 iOS MDM 服务器，该服务器与管理服务器位于同一设备上或位于连接网关上。
