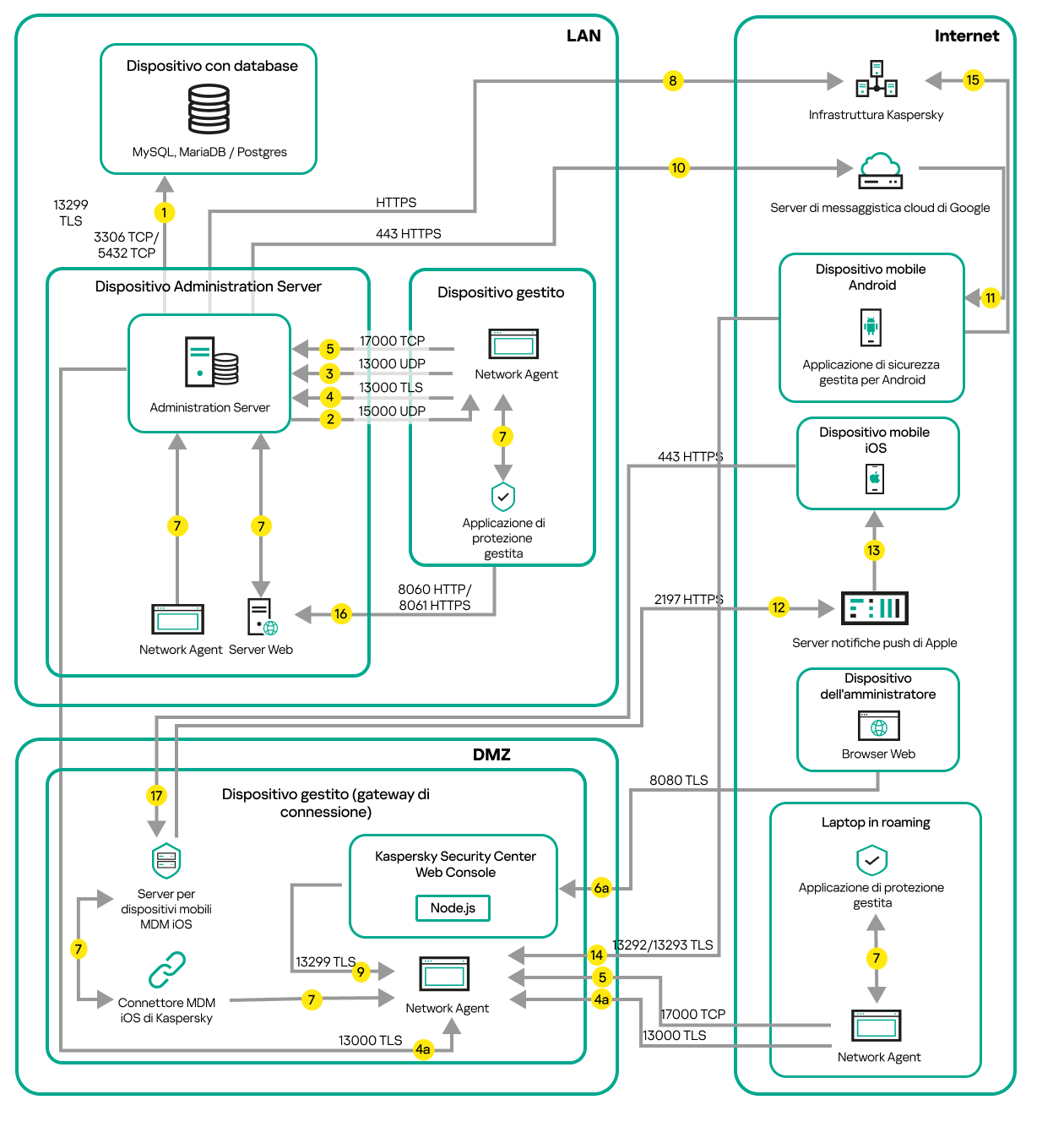

La figura di seguito mostra il traffico dati se Administration Server si trova all'interno di una LAN e i dispositivi gestiti sono in Internet. È in uso un gateway di connessione.
Questo schema di distribuzione è consigliabile se non si desidera che i dispositivi gestiti si connettano direttamente all'Administration Server e non si desidera utilizzare un TMG (Microsoft Forefront Threat Management Gateway) o un firewall aziendale.
Dispositivi mobili gestiti connessi all'Administration Server tramite un gateway di connessione
In questa figura i dispositivi gestiti sono connessi all'Administration Server tramite un gateway di connessione che si trova nella rete perimetrale. Non è in uso alcun TMG o firewall aziendale.
Le frecce indicano l'origine del traffico: ogni freccia punta da un dispositivo che avvia la connessione al dispositivo che "risponde" alla chiamata. Vengono forniti il numero della porta e il nome del protocollo utilizzato per il trasferimento dei dati. Ogni freccia ha un'etichetta numerica e i dettagli sul traffico dati corrispondente sono i seguenti:
I Network Agent inviano richieste reciproche con un solo dominio di trasmissione. I dati vengono quindi inviati ad Administration Server e utilizzati per definire i limiti del dominio di trasmissione e per l'assegnazione automatica dei punti di distribuzione (se questa opzione è abilitata).
Se Administration Server non ha accesso diretto ai dispositivi gestiti, le richieste di comunicazione da Administration Server a questi dispositivi non vengono inviate direttamente.
Se è stata utilizzata una versione precedente di Kaspersky Security Center, l'Administration Server nella rete può ricevere la connessione dai Network Agent tramite la porta non SSL 14000. Kaspersky Security Center Linux supporta la connessione dei Network Agent anche tramite la porta 14000, ma è consigliabile utilizzare la porta SSL 13000.
4a. Anche un gateway di connessione nella rete perimetrale riceve la connessione da Administration Server tramite la porta SSL 13000. Dal momento che un gateway di connessione nella rete perimetrale non può raggiungere le porte di Administration Server, Administration Server crea e mantiene una connessione di segnale permanente con un gateway di connessione. La connessione di segnale non viene utilizzata per il trasferimento dei dati; viene utilizzata solo per inviare un invito all'interazione di rete. Quando deve connettersi al server, il gateway di connessione invia una notifica al server attraverso questa connessione di segnale, quindi il server crea la connessione richiesta per il trasferimento dei dati.
Anche i dispositivi fuori sede si connettono al gateway di connessione tramite la porta SSL 13000.
6a. I dati provenienti dal browser, installato in un altro dispositivo dell'amministratore, vengono trasferiti a Kaspersky Security Center Web Console Server tramite la porta TLS 8080. Kaspersky Security Center Web Console Server può essere installato in Administration Server o in un altro dispositivo.
Se non si desidera concedere all'Administration Server l'accesso a Internet, è necessario gestire questi dati manualmente.
