Główny Serwer administracyjny w sieci LAN i dwa podrzędne Serwery administracyjne

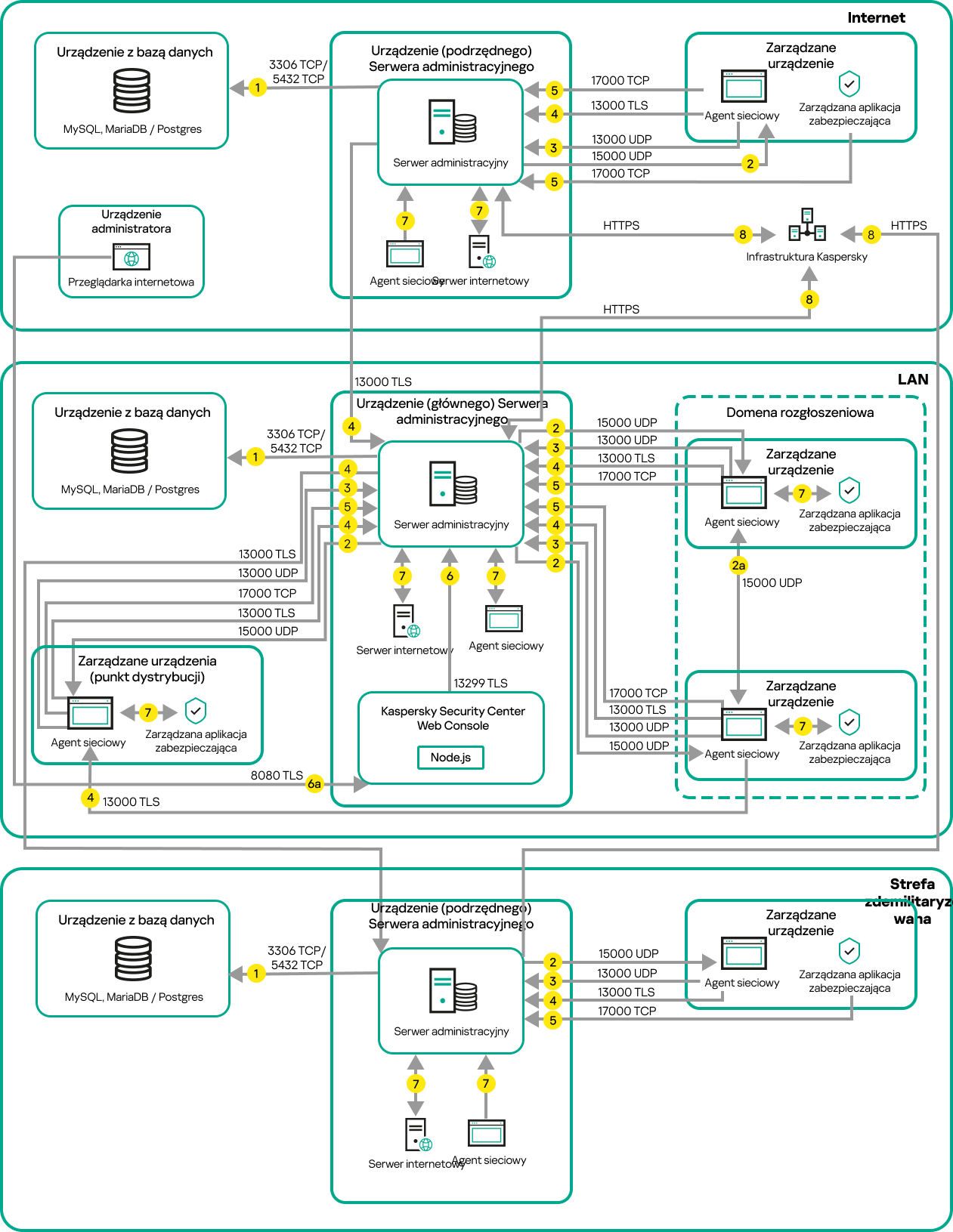

Poniższy rysunek przedstawia hierarchię Serwerów administracyjnych: główny Serwer administracyjny znajduje się w sieci lokalnej (LAN). Podrzędny Serwer administracyjny znajduje się w strefie zdemilitaryzowanej (DMZ); inny podrzędny Serwer administracyjny znajduje się w internecie.
Hierarchia Serwerów administracyjnych: główny Serwer administracyjny i dwa podrzędne Serwery administracyjne
Strzałki wskazują inicjowanie ruchu sieciowego: każda strzałka wskazuje kierunek z urządzenia, które inicjuje połączenie, do urządzenia, które „odpowiada” na połączenie. Dostarczony jest numer portu oraz nazwa protokołu użytego do przesyłania danych. Każda strzałka posiada etykietę liczby, a szczegóły dotyczące odpowiedniego ruchu danych wyglądają następująco:
- Serwer administracyjny wysyła dane do bazy danych. Jeśli instalujesz Serwer administracyjny i bazę danych na różnych urządzeniach, musisz udostępnić potrzebne porty na urządzeniu, na którym znajduje się baza danych (na przykład: port 3306 dla MySQL Server i MariaDB Server lub port 5432 dla PostgreSQL Server lub Postgres Pro Server). Odpowiednie informacje można znaleźć w dokumentacji do DBMS.
- Żądania komunikacji od Serwera administracyjnego są przesyłane do wszystkich niemobilnych zarządzanych urządzeń poprzez port UDP o numerze 15000.
Agenty sieciowe wysyłają żądania do siebie nawzajem w obrębie jednej domeny broadcastowej. Dane są następnie wysyłane do Serwera administracyjnego i są używane do określenia ograniczeń domeny broadcastowej i do automatycznego przydzielenia punktów dystrybucji (jeśli ta opcja jest włączona).
Jeżeli Serwer administracyjny nie ma bezpośredniego dostępu do zarządzanych urządzeń, żądania komunikacji z Serwera administracyjnego nie są wysyłane bezpośrednio do tych urządzeń.
- Informacje o zamknięciu zarządzanych urządzeń są przesyłane z Agenta sieciowego do Serwera administracyjnego poprzez port UDP o numerze 13000.
- Serwer administracyjny odbiera połączenie od Agentów sieciowych i podrzędnych Serwerów administracyjnych poprzez port TLS o numerze 13000.
Jeśli używałeś wcześniejszej wersji Kaspersky Security Center, Serwer administracyjny w Twojej sieci może odbierać połączenia od Agentów sieciowych poprzez port inny niż TLS o numerze 14000. Kaspersky Security Center Linux obsługuje także połączenia Agentów sieciowych poprzez port 14000, chociaż zalecane jest korzystanie z portu TLS o numerze 13000.
- Zarządzane urządzenia (za wyjątkiem urządzeń mobilnych) żądają aktywacji poprzez port TCP o numerze 17000. Nie jest to konieczne, jeśli urządzenie posiada własny dostęp do Internetu; w tym przypadku urządzenie wysyła dane do serwerów Kaspersky bezpośrednio przez Internet.
- Kaspersky Security Center Web Console Server wysyła dane na Serwer administracyjny, który może być zainstalowany na tym samym lub innym urządzeniu, poprzez port TLS o numerze 13299.
6a. Dane z przeglądarki, która jest zainstalowana na oddzielnym urządzeniu administratora, są przesyłane do Kaspersky Security Center Web Console Server poprzez port TLS o numerze 8080. Kaspersky Security Center Web Console Server może zostać zainstalowany na Serwerze administracyjnym lub na innym urządzeniu.
- Lokalny ruch sieciowy aplikacji na pojedynczym urządzeniu (na Serwerze administracyjnym lub na zarządzanym urządzeniu). Żadne porty zewnętrzne nie muszą być otwarte.
- Dane z Serwera administracyjnego na serwery Kaspersky (takie jak dane KSN lub informacje o licencjach) oraz dane z serwerów Kaspersky na Serwer administracyjny (takie jak uaktualnienia aplikacji i aktualizacje antywirusowych baz danych) są przesyłane przy użyciu protokołu HTTPS.
Jeśli nie chcesz, żeby Twój Serwer administracyjny miał dostęp do internetu, musisz ręcznie zarządzać tymi danymi.
