Serwer administracyjny w sieci LAN, zarządzane urządzenia w internecie, brama połączenia w użyciu

Poniższy rysunek przedstawia ruch sieciowy danych, gdy Serwer administracyjny jest w sieci lokalnej (LAN), a zarządzane urządzenia są w internecie. Używana jest brama połączenia.

Ten schemat wdrażania jest zalecany, jeśli nie chcesz, żeby zarządzane urządzenia nawiązywały połączenie bezpośrednio z Serwerem administracyjnym i nie chcesz używać odwrotnego serwera proxy lub firmowej zapory sieciowej.

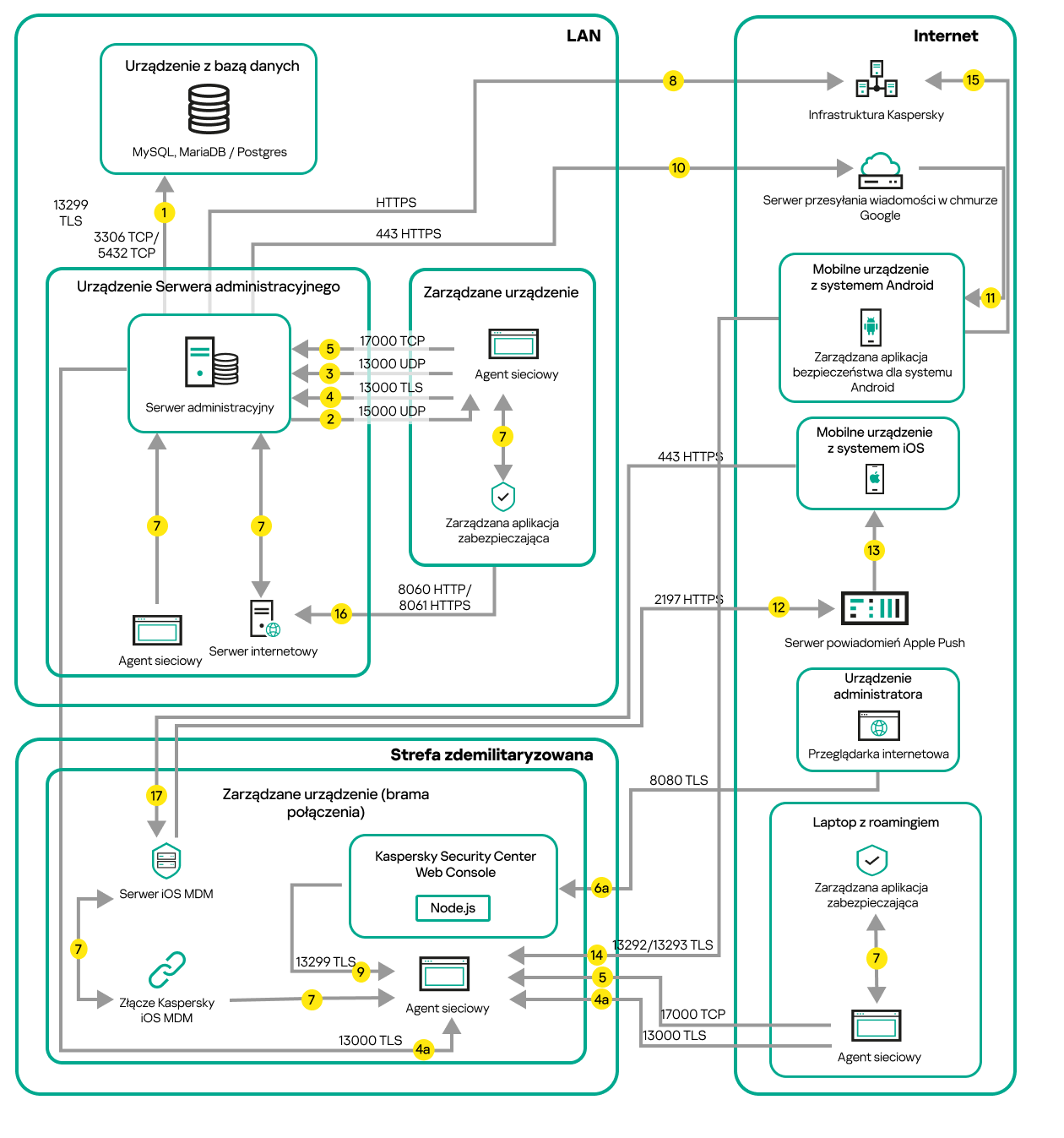

Zarządzane urządzenia mobilne połączone z Serwerem administracyjnym poprzez bramę połączenia

Na tym rysunku zarządzane urządzenia są połączone z Serwerem administracyjnym poprzez bramę połączenia, która znajduje się w strefie DMZ. Nie jest używany odwrotny serwer proxy ani firmowa zapora sieciowa.

Strzałki wskazują inicjowanie ruchu sieciowego: każda strzałka wskazuje kierunek z urządzenia, które inicjuje połączenie, do urządzenia, które „odpowiada” na połączenie. Dostarczony jest numer portu oraz nazwa protokołu użytego do przesyłania danych. Każda strzałka posiada etykietę liczby, a szczegóły dotyczące odpowiedniego ruchu danych wyglądają następująco:

1. Serwer administracyjny wysyła dane do bazy danych. Jeśli instalujesz Serwer administracyjny i bazę danych na różnych urządzeniach, musisz udostępnić potrzebne porty na urządzeniu, na którym znajduje się baza danych (na przykład: port 3306 dla MySQL Server i MariaDB Server lub port 5432 dla PostgreSQL Server lub Postgres Pro Server). Odpowiednie informacje można znaleźć w dokumentacji do DBMS.
2. Żądania komunikacji od Serwera administracyjnego są przesyłane do wszystkich niemobilnych zarządzanych urządzeń poprzez port UDP o numerze 15000.

   Agenty sieciowe wysyłają żądania do siebie nawzajem w obrębie jednej domeny broadcastowej. Dane są następnie wysyłane do Serwera administracyjnego i są używane do określenia ograniczeń domeny broadcastowej i do automatycznego przydzielenia punktów dystrybucji (jeśli ta opcja jest włączona).

   Jeżeli Serwer administracyjny nie ma bezpośredniego dostępu do zarządzanych urządzeń, żądania komunikacji z Serwera administracyjnego nie są wysyłane bezpośrednio do tych urządzeń.

3. Informacje o zamknięciu zarządzanych urządzeń są przesyłane z Agenta sieciowego do Serwera administracyjnego poprzez port UDP o numerze 13000.
4. Serwer administracyjny odbiera połączenie od Agentów sieciowych i podrzędnych Serwerów administracyjnych poprzez port TLS o numerze 13000.

   Jeśli używałeś wcześniejszej wersji Kaspersky Security Center, Serwer administracyjny w Twojej sieci może odbierać połączenia od Agentów sieciowych poprzez port inny niż TLS o numerze 14000. Kaspersky Security Center Linux obsługuje także połączenia Agentów sieciowych poprzez port 14000, chociaż zalecane jest korzystanie z portu TLS o numerze 13000.

   4a. Brama połączenia w strefie DMZ odbiera również połączenie z Serwera administracyjnego przez port TLS 13000. Ponieważ brama połączenia w strefie DMZ nie obejmuje portów Serwera administracyjnego, Serwer administracyjny utworzy i zachowa ciągłe połączenie sygnałowe z bramą połączenia. Połączenie sygnałowe nie jest używane do przesyłania danych; jest używane tylko do wysyłania zaproszenia do interakcji z siecią. Jeśli brama połączenia musi nawiązać połączenie z Serwerem, poinformuje Serwer za pośrednictwem połączenia sygnałowego, a następnie Serwer utworzy wymagane połączenie do przesyłania danych.

   Urządzenia spoza biura nawiązują także połączenie z bramą połączenia za pośrednictwem portu TLS o numerze 13000.

5. Zarządzane urządzenia (za wyjątkiem urządzeń mobilnych) żądają aktywacji poprzez port TCP o numerze 17000. Nie jest to konieczne, jeśli urządzenie posiada własny dostęp do Internetu; w tym przypadku urządzenie wysyła dane do serwerów Kaspersky bezpośrednio przez Internet.
6. Kaspersky Security Center Web Console Server wysyła dane na Serwer administracyjny, który może być zainstalowany na tym samym lub innym urządzeniu, poprzez port TLS o numerze 13299.

   6a. Dane z przeglądarki, która jest zainstalowana na oddzielnym urządzeniu administratora, są przesyłane do Kaspersky Security Center Web Console Server poprzez port TLS o numerze 8080. Kaspersky Security Center Web Console Server może zostać zainstalowany na Serwerze administracyjnym lub na innym urządzeniu.

7. Lokalny ruch sieciowy aplikacji na pojedynczym urządzeniu (na Serwerze administracyjnym lub na zarządzanym urządzeniu). Żadne porty zewnętrzne nie muszą być otwarte.
8. Dane z Serwera administracyjnego na serwery Kaspersky (takie jak dane KSN lub informacje o licencjach) oraz dane z serwerów Kaspersky na Serwer administracyjny (takie jak uaktualnienia aplikacji i aktualizacje antywirusowych baz danych) są przesyłane przy użyciu protokołu HTTPS.

   Jeśli nie chcesz, żeby Twój Serwer administracyjny miał dostęp do internetu, musisz ręcznie zarządzać tymi danymi.

9. Żądania dla pakietów z zarządzanych urządzeń, w tym urządzeń mobilnych, są przesyłane do serwera WWW, który znajduje się na tym samym urządzeniu co Serwer administracyjny.

Zobacz również: Porty używane przez Kaspersky Security Center Linux
