管理伺服器位於 LAN、受管理裝置位於網際網路、反向代理使用中

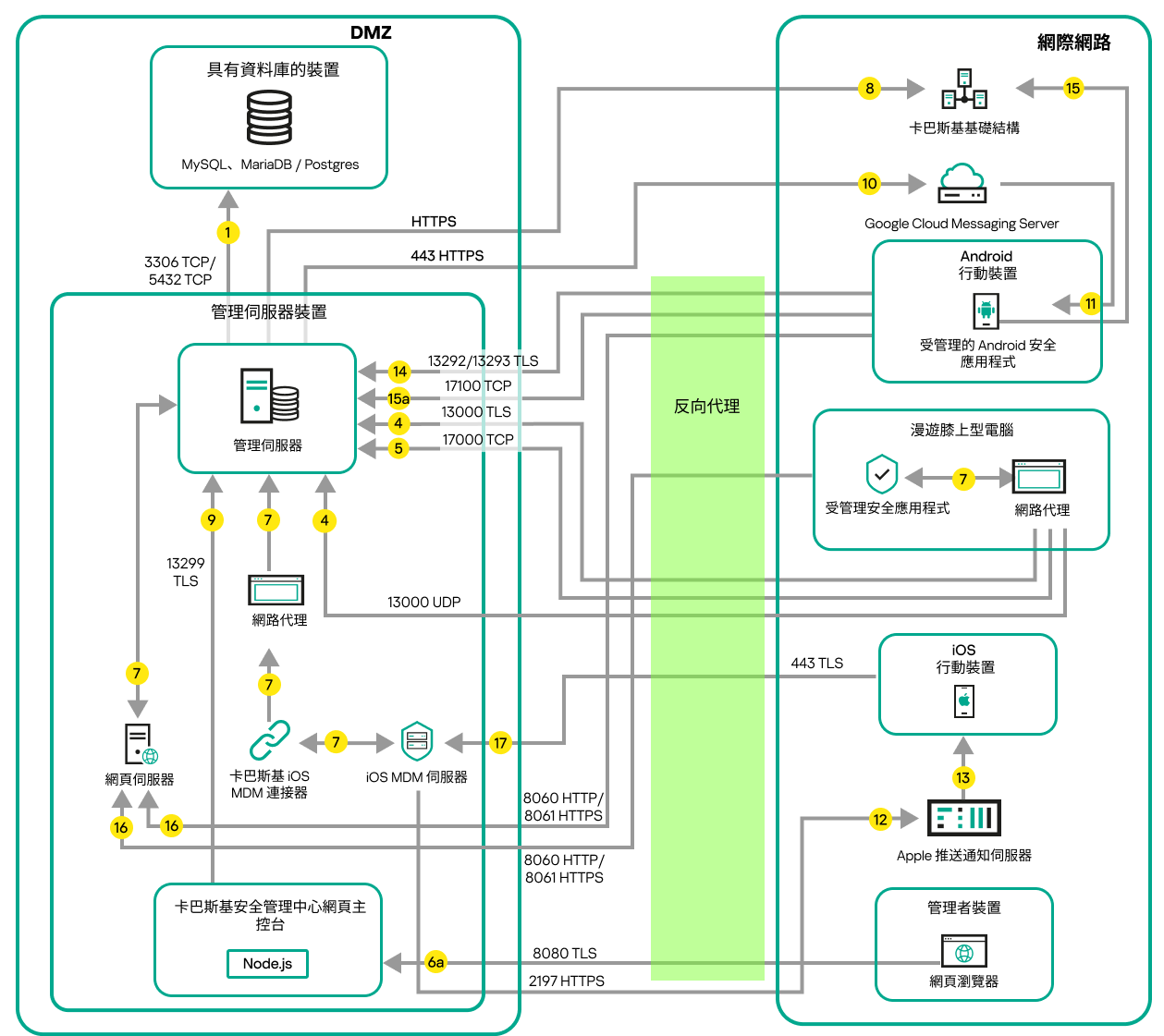

下圖顯示管理伺服器處於區域網路 (LAN) 中且受管理裝置都在網際網路中時的資料流量。在此圖中，您選擇的反向代理正在使用中。請參考應應用程式的文件瞭解詳情。
管理伺服器位於區域網路；受管理裝置透過反向代理連線到管理伺服器
如果您不想讓行動裝置直接連線到管理伺服器，且不想在 DMZ 中分配連線閘道器，則該佈署方案被建議。
箭頭表示流量的開始：每個箭頭從發起連線的裝置指向“回答”請求的裝置。連接埠號和用於資料傳輸的協定名稱被提供。每個箭頭都有數字標籤，對應的資料流量詳情是：
- 管理伺服器傳送資料到資料庫。如果您安裝管理伺服器和資料庫到不同裝置，您必須使資料庫所在裝置的必要連接埠可用（例如，連接埠 3306 用於 MySQL 和 MariaDB 伺服器，或連接埠 5432 用於 PostgreSQL Server 或 Postgres Pro Server）。請參閱 DBMS 文件以取得相關資訊。
- 來自管理伺服器的通信請求被傳輸到所有非行動受管理裝置，透過 UDP 連接埠 15000。
網路代理會在一個廣播網域中傳送要求給彼此。資料之後會傳送至管理伺服器並用來定義廣播網域的限制，以及發佈點的自動分配（若已啟用此選項）。
如果管理伺服器無法直接存取受管理裝置，則不會直接傳送從管理伺服器到這些裝置的通信請求。
- 受管理裝置關閉的資訊透過 UDP 連接埠 13000 被從網路代理傳輸到管理伺服器。
- 管理伺服器透過 TLS 連接埠 13000 從網路代理和從屬管理伺服器接收連線。
如果您使用卡巴斯基安全管理中心的早期版本，您網路中的管理伺服器可以透過非 TLS 連接埠 14000 從網路代理接收連線。卡巴斯基安全管理中心 Linux 也支援透過連接埠 14000 連線網路代理，儘管使用 TLS 連接埠 13000 是被建議的。
- 受管理裝置（除了行動裝置）透過 TCP 連接埠 17000 請求啟動。如果裝置自己擁有網際網路連線，則不必要；此種情況下，裝置直接透過網際網路傳送資料到 Kaspersky 伺服器。
- 卡巴斯基安全管理中心網頁主控台伺服器透過 TLS 連接埠 13299 傳送資料到管理伺服器，該管理伺服器可能被安裝到相同或不同裝置。
6a.來自 Web 瀏覽器（安裝在管理員的其他裝置）的流量透過 TLS 連接埠 8080 傳輸到卡巴斯基安全管理中心 網頁主控台伺服器。卡巴斯基安全管理中心 網頁主控台伺服器可以安裝到管理伺服器或其他裝置。
- 單一裝置交換本機流量的應用程式（在管理伺服器或受管理裝置之一）。不需要開啟任何外部連接埠。
- 從管理伺服器到 Kaspersky 伺服器的資料（例如 KSN 資料或產品授權資訊）和從 Kaspersky 伺服器到管理伺服器的資料（例如應用程式更新和病毒資料庫更新）使用 HTTPS 協定傳輸。
如果您不想讓您的管理伺服器擁有網際網路連線，您必須手動管理該資料。
- 來自受管理裝置，包括行動裝置的包請求被傳輸到 Web 伺服器，該伺服器位於管理伺服器所在裝置。
