Ақауларға төзімді Kaspersky Security Center Linux кластері. Орналастыру схемалары

Kaspersky Security Center Linux ақауларға төзімді кластерін орналастыру үшін келесі схемалардың бірін таңдауға болады:

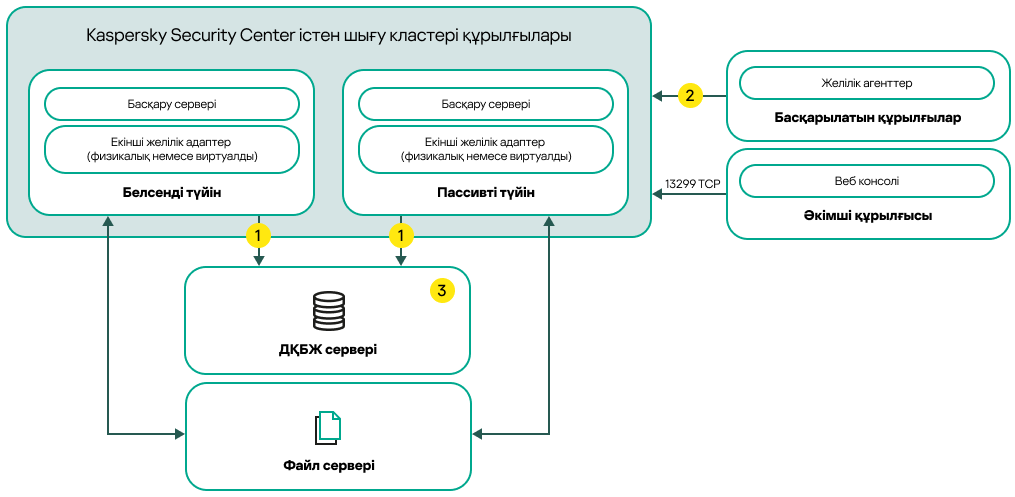

Қосымша желілік адаптерді және арнайы құрылғыға орнатылған ДҚБЖ пайдаланатын схема.

Kaspersky Security Center Linux орналастыру схемасы, соның ішінде қосымша желі адаптерлері.

Қосымша желілік адаптерді және арнайы құрылғыға орнатылған ДҚБЖ пайдаланатын схема.

Схеманың шартты белгілері:

Орналастыру схемасындағы 1-белгіше. Басқару сервері деректерді дерекқорға жібереді. MySQL сервері үшін 3306 порты немесе PostgreSQL не Postgres Pro үшін 5432 порты сияқты дерекқор орналасқан құрылғыда қажетті порттарды ашыңыз. Толығырақ ақпарат ДҚБЖ құжаттамасында көрсетілген.

Орналастыру схемасындағы 2-белгіше. Басқарылатын құрылғыларға қосылу үшін басқару сервері бар құрылғыларда келесі порттарды ашыңыз: TCP 13000, UDP 13000 және TCP 17000.

Орналастыру схемасындағы 3-белгіше. Дерекқорды басқару жүйесі (ДҚБЖ) бар құрылғы. MariaDB Galera Cluster-ді ДҚБЖ ретінде пайдалансаңыз, бұл мақсат үшін арнайы құрылғы қажет емес. Әрбір түйінге MariaDB Galera кластерін орнатыңыз.

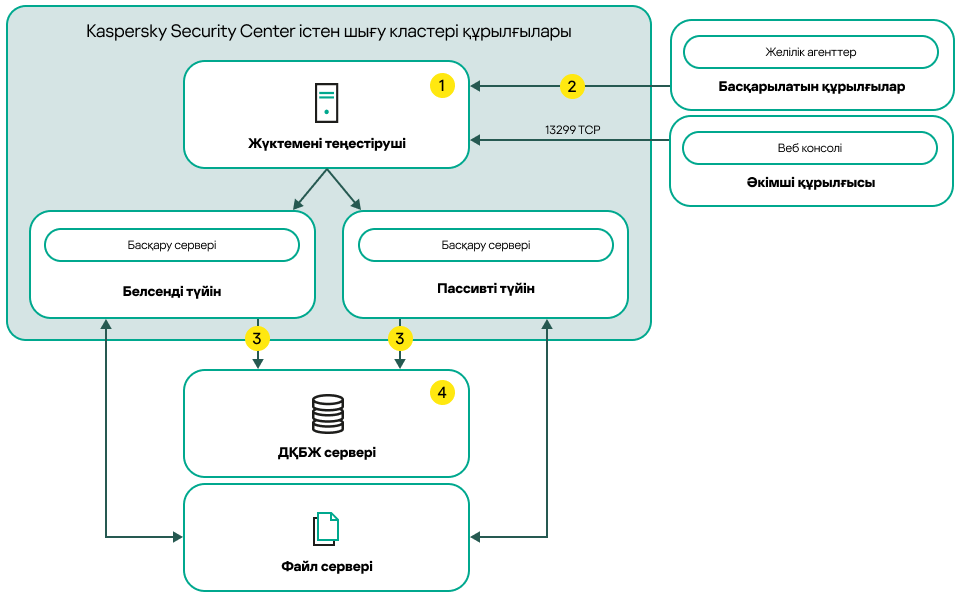

Үшінші тараптың жүктеме теңестіргішін және арнайы құрылғыға орнатылған ДҚБЖ пайдаланатын схема.

Kaspersky Security Center Linux орналастыру схемасы, соның ішінде үшінші тарап жүктемесін теңестіру.

Үшінші тараптың жүктеме теңестіргішін және арнайы құрылғыға орнатылған ДҚБЖ пайдаланатын схема.

Схеманың шартты белгілері:

Орналастыру схемасындағы 1-белгіше. Жүктемені теңдестіру құрылғысында барлық басқару сервері портын ашыңыз: TCP 13000, UDP 13000, TCP 13299 және TCP 17000.

Автоматтандыру үшін klakaut утилитасын пайдаланғыңыз келсе, TCP 13291 портын да ашуыңыз керек.

Орналастыру схемасындағы 2-белгіше. Басқарылатын құрылғыларға қосылу үшін басқару сервері бар құрылғыларда келесі порттарды ашыңыз: TCP 13000, UDP 13000 және TCP 17000.

Орналастыру схемасындағы 3-белгіше. Басқару сервері деректерді дерекқорға жібереді. MySQL сервері үшін 3306 порты немесе PostgreSQL не Postgres Pro үшін 5432 порты сияқты дерекқор орналасқан құрылғыда қажетті порттарды ашыңыз. Толығырақ ақпарат ДҚБЖ құжаттамасында көрсетілген.

Орналастыру схемасындағы 4-белгіше. Дерекқорды басқару жүйесі (ДҚБЖ) бар құрылғы. MariaDB Galera Cluster-ді ДҚБЖ ретінде пайдалансаңыз, бұл мақсат үшін арнайы құрылғы қажет емес. Әрбір түйінге MariaDB Galera кластерін орнатыңыз.
