Отказоустойчивый кластер Kaspersky Security Center Linux. Схемы развертывания

Вы можете выбрать одну из следующих схем развертывания отказоустойчивого кластера Kaspersky Security Center Linux:

Схема, которая использует дополнительный сетевой адаптер и СУБД, установленную на выделенном устройстве

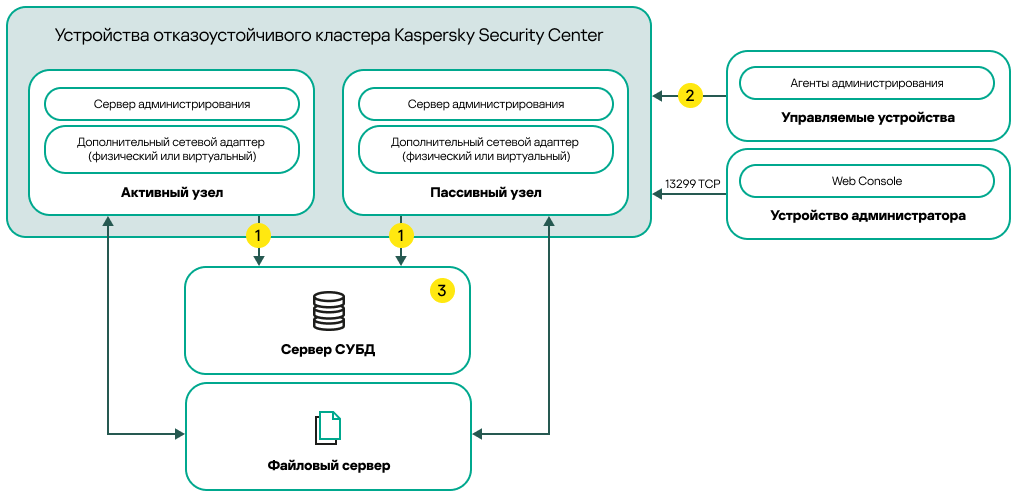

Схема развертывания Kaspersky Security Center Linux, включающая дополнительные сетевые адаптеры.

Схема, которая использует дополнительный сетевой адаптер и СУБД, установленную на выделенном устройстве

Условные обозначения схемы:

Значок 1 на схеме развертывания. Сервер администрирования передает данные в базу данных. Откройте необходимые порты на устройстве, на котором расположена база данных, например порт 3306 для MySQL Server или порт 5432 для PostgreSQL или Postgres Pro. Подробную информацию см. в документации СУБД.

Значок 2 на схеме развертывания. Откройте следующие порты на устройствах с Сервером администрирования для подключения к управляемым устройствам: TCP 13000, UDP 13000 и TCP 17000.

Значок 3 на схеме развертывания.Устройство с системой управления базами данных (СУБД). Если вы используете MariaDB Galera Cluster в качестве СУБД, отдельное устройство для этой цели не требуется. Установите кластер MariaDB Galera на каждый из узлов.

Схема, которая использует сторонний балансировщик нагрузки и СУБД, установленную на выделенном устройстве

Схема развертывания Kaspersky Security Center Linux, включающая стороннюю балансировку нагрузки.

Схема, которая использует сторонний балансировщик нагрузки и СУБД, установленную на выделенном устройстве

Условные обозначения схемы:

Значок 1 на схеме развертывания. На сервере устройства балансировки нагрузки откройте все порты Сервера администрирования: TCP 13000, UDP 13000, TCP 13299 и TCP 17000.

Если вы хотите использовать утилиту klakaut для автоматизации, вам также нужно открыть TCP-порт 13291.

Значок 2 на схеме развертывания. Откройте следующие порты на устройствах с Сервером администрирования для подключения к управляемым устройствам: TCP 13000, UDP 13000 и TCP 17000.

Значок 3 на схеме развертывания. Сервер администрирования передает данные в базу данных. Откройте необходимые порты на устройстве, на котором расположена база данных, например порт 3306 для MySQL Server или порт 5432 для PostgreSQL или Postgres Pro. Подробную информацию см. в документации СУБД.

Значок 4 на схеме развертывания. Устройство с системой управления базами данных (СУБД). Если вы используете MariaDB Galera Cluster в качестве СУБД, отдельное устройство для этой цели не требуется. Установите кластер MariaDB Galera на каждый из узлов.
