Развертывание оркестратора

Для работы оркестратора необходимы следующие компоненты:

• Redis
• Redis Sentinel
• MongoDB
• KNBE (бэкенд-сервис оркестратора, входит в поставку решения).

Компоненты необходимо установить и запустить на нескольких узлах отказоустойчивого кластера в виде Docker-контейнеров. В качестве узлов кластера вы можете использовать как существующие виртуальные машины (далее ВМ) или физические серверы под управлением ОС Linux с установленным Docker Engine, так и выделить отдельные ВМ/физические серверы.

Аппаратные и программные требования

Для работы компонентов оркестратора на узлах должно быть установлено следующее ПО и его зависимости:

• pacemaker
• pcs
• docker.io
• openjdk-17-jre-headless

Для расчёта необходимых свободных ресурсов на конкретном узле в зависимости от схемы развертывания и количества управляемых устройств вы можете использовать таблицу ниже.

Таблица расчета свободных вычислительных ресурсов на узлах

Компонент решения	Виртуальный процессор (vCPU)	ОЗУ, ГБ	Диск, ГБ	IOPS
50 управляемых устройств
Redis	2	1	100	1000
Redis Sentinel	2	1
MongoDB	2	2
KNBE	4	4
100 управляемых устройств
Redis	2	1	100	1000
Redis Sentinel	2	1
MongoDB	4	4
KNBE	4	4
250 управляемых устройств
Redis	2	2	100	1000
Redis Sentinel	2	2
MongoDB	4	4
KNBE	6	4
500 управляемых устройств
Redis	2	2	100	1000
Redis Sentinel	2	2
MongoDB	6	4
KNBE	6	6
1000 управляемых устройств
Redis	4	2	100	1000
Redis Sentinel	2	2
MongoDB	6	6
KNBE	6	8
2000 управляемых устройств
Redis	4	4	200	2000
Redis Sentinel	2	4
MongoDB	6	8
KNBE	6	10

Пример расчета:

На первом и втором узле будут развернуты все компоненты, на третьем – только MongoDB и Redis Sentinel. Следовательно, если требуется подключить до 50 устройств, то на первом и втором узле должно быть доступно по 10 vCPU, 8 ГБ ОЗУ, 100 ГБ дискового пространства и по 1000 IOPS (на каждом), на третьем узле – 4 vCPU, 3 ГБ ОЗУy, 100 ГБ дискового пространства и 1000 IOPS.

В этой статье описан сценарий развертыванию оркестратора в виде минимального отказоустойчивого кластера на трех узлах: Node_1, Node_2 и Node_3. Узлы создаются в виде виртуальных машин. Схема развертывания показана ниже.

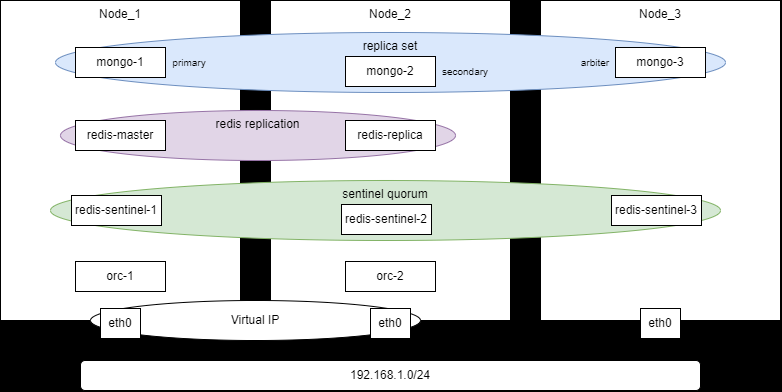

Схема развертывания оркестратора на трех узлах

Отказоустойчивость оркестратора достигается за счёт настройки виртуального IP-адреса (Virtual IP, VIP), что подразумевает подключение узлов Node_1 и Node_2 в один L2-сегмент сети. Если необходимо разместить узлы Node_1 и Node_2 в разных подсетях, то необходимо обеспечить отказоустойчивость средствами клиентского приложения или используя другие технологии (DNS Health Checking, BGP Anycast).

1. Подготовьте необходимые файлы для развертывания
   1. Скачайте образ ОС для использования на узлах, например, дистрибутив Astra Linux alse-1.8.2-base-cloudinit-mg15.5.0-amd64.qcow2 (https://registry.astralinux.ru/artifactory/mg-generic/alse/cloudinit/alse-1.8.2-base-cloudinit-mg15.5.0-amd64.qcow2).

      При использовании Astra Linux требуемые пакеты необходимо будет устанавливать из репозитория https://download.astralinux.ru/astra/frozen/1.8_x86-64/1.8.2/main-repository 1.8_x86-64.

   2. Загрузите образы контейнеров, которые будут использоваться для развертывания соответствующих компонентов оркестратора:
      • mongo:5.0.7 из Docker Hub
      • astra/ubi18-redis7015:1.8.2 из Astra Container Registry
      • knbe-1.0.0.release.*.cis.amd64_en-US_ru-RU.tgz из комплекта поставки Kaspersky NGFW.
2. Создайте три ВМ каждого узла
3. Настройте переменные среды

   На каждом узле задайте перечисленные ниже переменные среды. При необходимости измените значения переменных.

   Переменные среды задаются на время сеанса пользователя. В случае, если сессия прервалась, переменные необходимо задать заново.

   export HACLUSTER_PASS="SmplPss"

   export ORC_KEY_PASS="SmplPss"

   export NODE_1="192.168.1.101"

   export NODE_1_HOSTNAME="knbe-orc-1"

   export NODE_2="192.168.1.102"

   export NODE_2_HOSTNAME="knbe-orc-2"

   export NODE_3="192.168.1.103"

   export NODES_VIP="192.168.1.100"

   export NODES_NET_MASK="24"

   export NODES_VIP_ETH="eth0"

   export MONGO_ADMIN_PASS="SmplPss"

   export MONGO_KNAAS_PASS="SmplPss"

   export ORC_ENC_PASS="SmplPss"

   export ORC_CONTAINER_NAME="knaas-orc:2.25.03.release.39.cis.amd64_en-US_ru-RU"

   Установка выполняется от имени пользователя sdwan.

4. Установите необходимые пакеты

   На каждом узле установите docker:

   sudo apt install docker.io -y

   sudo usermod -aG docker $USER

   На узлах Node_1 и Node_2 установите pacemaker, corosync и pcs:

   sudo apt install pacemaker corosync pcs -y

   На узле Node_1 установите OpenJDK, чтобы получить доступ к входящему в его состав keytool:

   sudo apt install openjdk-17-jre-headless -y

5. Настройте кластер с помощью Corosync/Pacemaker

   Настройка выполняется на узлах Node_1 и Node_2. Узел Node_3 является арбитром и не участвует в обработке запросов.

   1. Очистите содержимое файла hosts файл на узлах Node_1 и Node_2:

      sudo sed -i "/^127\.0\.1\.1\s.*$HOSTNAME/d" /etc/hosts

   2. Добавьте A-записи хостов в /etc/hosts на узлах Node_1 и Node_2:

      echo "$NODE_1 $NODE_1_HOSTNAME" | sudo tee -a /etc/hosts

      echo "$NODE_2 $NODE_2_HOSTNAME" | sudo tee -a /etc/hosts

   3. Задайте пароль для стандартного пользователя hacluster на узлах Node_1 и Node_2:

      echo "hacluster:$HACLUSTER_PASS" | sudo chpasswd

   4. Запустите сервисы на узлах Node_1 и Node_2:

      sudo systemctl enable --now pcsd corosync pacemaker

   5. Удалbnt создаваемый по умолчанию кластер на Node_1:

      sudo pcs cluster destroy --force

   6. Выполните аутентификацию кластера на узле Node_1:

      sudo pcs host auth $NODE_1_HOSTNAME $NODE_2_HOSTNAME -u hacluster -p $HACLUSTER_PASS

   7. Инициализируйте кластер на узле Node_1:

      sudo pcs cluster setup orc-ha $NODE_1_HOSTNAME $NODE_2_HOSTNAME --force

   8. Запустите кластер на Node_1:

      sudo pcs cluster start --all

      sudo pcs cluster enable --all

   9. Выполните настройку кластера на узлах Node_1 и Node_2:

      sudo pcs property set stonith-enabled=false

      sudo pcs property set no-quorum-policy=stop

      sudo pcs property set symmetric-cluster=true

   10. Проверьте статус кластера на любом из узлов:

       sudo pcs status

   Список узлов должен состоять из двух и они должны быть онлайн:

   Node List:

   * Online: [ knbe-orc-1 knbe-orc-2 ]

   1. Создайте ресурс с виртуальным IP-адресом на узле Node_1:

      sudo pcs resource create VirtualIP ocf:heartbeat:IPaddr2 ip=$NODES_VIP cidr_netmask=$NODES_NET_MASK nic=$NODES_VIP_ETH op monitor interval=2s meta target-role="Started"

   2. Настройте приоритеты использования ресурса для узлов на Node_1:

      sudo pcs constraint location VirtualIP prefers $NODE_1_HOSTNAME=200

      sudo pcs constraint location VirtualIP prefers $NODE_2_HOSTNAME=0

6. Создайте и установите сертификаты

   Все действия c сертификатами необходимо выполнить на узле Node_1.

   1. Создайте структуру каталогов для хранения сертификатов компонентов установки на узле Node_1:

      mkdir -p -m 0755 $HOME/ssl/ca

      mkdir -p -m 0755 $HOME/ssl/mongo

      mkdir -p -m 0755 $HOME/ssl/redis

      mkdir -p -m 0755 $HOME/ssl/redis-sentinel

      mkdir -p -m 0755 $HOME/ssl/orc

   2. Создайте самоподписанный корневой сертификат.

      Для этого создайте приватный ключ:

      openssl genpkey -algorithm RSA -out $HOME/ssl/ca/certificate.key -pkeyopt rsa_keygen_bits:4096

      Затем создайте корневой сертификат:

      openssl req -x509 -new -key $HOME/ssl/ca/certificate.key \

      -subj "/C=RU/ST=Moscow/O=Kaspersky/CN=*" \

      -addext "basicConstraints=critical,CA:TRUE" \

      -addext "keyUsage=critical,keyCertSign" \

      -days 3650 -out $HOME/ssl/ca/certificate.pem

   3. Создайте сертификаты компонентов инсталляции:
      • MongoDB

        Создайте приватный ключ:

        openssl genpkey -algorithm RSA -out $HOME/ssl/mongo/cert.key -pkeyopt rsa_keygen_bits:4096

        Создайте сертификат:

        openssl req -x509 -new -key $HOME/ssl/mongo/cert.key \

        -subj "/C=RU/ST=Moscow/L=Moscow/O=LK/OU=LK/CN=mongo" \

        -addext "subjectAltName=DNS:mongo,IP:127.0.0.1,IP:$NODE_1,IP:$NODE_2,IP:$NODE_3,IP:$NODES_VIP" \

        -CA $HOME/ssl/ca/certificate.pem \

        -CAkey $HOME/ssl/ca/certificate.key \

        -out $HOME/ssl/mongo/cert.pem \

        -days 365

        Объедините созданный ключ и сертификат в один файл:

        cat $HOME/ssl/mongo/cert.key $HOME/ssl/mongo/cert.pem > $HOME/ssl/mongo/combined.pem

      • Redis

        Создайте приватный ключ:

        openssl genpkey -algorithm RSA -out $HOME/ssl/redis/cert.key -pkeyopt rsa_keygen_bits:4096

        Создайте сертификат:

        openssl req -x509 -new -key $HOME/ssl/redis/cert.key \

        -subj "/C=RU/ST=Moscow/L=Moscow/O=LK/OU=LK/CN=redis" \

        -addext "subjectAltName=DNS:redis,IP:127.0.0.1,IP:$NODE_1,IP:$NODE_2,IP:$NODE_3,IP:$NODES_VIP" \

        -CA $HOME/ssl/ca/certificate.pem \

        -CAkey $HOME/ssl/ca/certificate.key \

        -out $HOME/ssl/redis/cert.pem \

        -days 365

        Сконвертируйте ключ:

        openssl pkcs8 -topk8 -in $HOME/ssl/redis/cert.key -out $HOME/ssl/redis/key.pem -nocrypt

      • Redis Sentinel

        Создайте приватный ключ:

        openssl genpkey -algorithm RSA -out $HOME/ssl/redis-sentinel/cert.key -pkeyopt rsa_keygen_bits:4096

        Создайте сертификат:

        openssl req -x509 -new -key $HOME/ssl/redis-sentinel/cert.key \

        -subj "/C=RU/ST=Moscow/L=Moscow/O=LK/OU=LK/CN=redis-sentinel" \

        -addext "subjectAltName=DNS:redis-sentinel,IP:127.0.0.1,IP:$NODE_1,IP:$NODE_2,IP:$NODE_3,IP:$NODES_VIP" \

        -CA $HOME/ssl/ca/certificate.pem \

        -CAkey $HOME/ssl/ca/certificate.key \

        -out $HOME/ssl/redis-sentinel/cert.pem \

        -days 365

        Сконвертируйте ключ:

        openssl pkcs8 -topk8 -in $HOME/ssl/redis-sentinel/cert.key -out $HOME/ssl/redis-sentinel/key.pem -nocrypt

      • Бэкенд-сервис оркестратора

        Создайте приватный ключ:

        openssl genpkey -algorithm RSA -out $HOME/ssl/orc/cert.key -pkeyopt rsa_keygen_bits:4096

        Сконвертируйте ключ:

        openssl pkcs8 -topk8 -in $HOME/ssl/orc/cert.key -out $HOME/ssl/orc/key.pem -nocrypt

        Создайте сертификат:

        openssl req -x509 -new -key $HOME/ssl/orc/cert.key \

        -subj "/C=RU/ST=Moscow/L=Moscow/O=LK/OU=LK/CN=orc" \

        -addext "subjectAltName=DNS:orc,IP:127.0.0.1,IP:$NODE_1,IP:$NODE_2,IP:$NODE_3,IP:$NODES_VIP" \

        -CA $HOME/ssl/ca/certificate.pem \

        -CAkey $HOME/ssl/ca/certificate.key \

        -out $HOME/ssl/orc/cert.pem \

        -days 365

        Создайте хранилище ключей (PKCS12 KeyStore):

        openssl pkcs12 -export \

        -in $HOME/ssl/orc/cert.pem \

        -inkey $HOME/ssl/orc/cert.key \

        -certfile $HOME/ssl/ca/certificate.pem \

        -out $HOME/ssl/orc/keyStore.p12 \

        -name "orc" \

        -passout env:ORC_KEY_PASS && \

        chmod 644 $HOME/ssl/orc/keyStore.p12

        Добавьте в хранилище CA-сертификат:

        keytool -importcert -alias ca \

        -file $HOME/ssl/ca/certificate.pem \

        -keystore $HOME/ssl/orc/keyStore.p12 \

        -storetype PKCS12 \

        -storepass $ORC_KEY_PASS \

        -trustcacerts -noprompt

        Создайте хранилище доверенных сертификатов (PKCS12 TrustStore):

        openssl pkcs12 -export \

        -name "orc" \

        -inkey $HOME/ssl/orc/cert.key \

        -in $HOME/ssl/orc/cert.pem \

        -certfile $HOME/ssl/ca/certificate.pem \

        -out $HOME/ssl/orc/trustStore.p12 \

        -passout env:ORC_KEY_PASS && \

        chmod 644 $HOME/ssl/orc/trustStore.p12

        Добавьте в хранилище CA-сертификат:

        keytool -importcert -alias ca \

        -file $HOME/ssl/ca/certificate.pem \

        -keystore $HOME/ssl/orc/trustStore.p12 \

        -storetype PKCS12 \

        -storepass $ORC_KEY_PASS \

        -trustcacerts -noprompt

        Распространите сертификаты на узлы:

        Выполните на узле Node_1:

        scp -r ssl $NODE_2:/tmp

        scp -r ssl $NODE_3:/tmp

        Выполните на узлах Node_2 и Node_3:

        cp -r /tmp/ssl $HOME

7. Создайте сеть Docker на всех узлах:

   docker network create \

   --driver=bridge \

   --subnet=10.11.11.0/24 \

   --gateway=10.11.11.1 \

   --opt com.docker.network.bridge.name=knaas_aio_int \

   knaas_aio_int

8. Установите и настройте компоненты:
   1. MongoDB

      Для использования MongoDB необходимо включить у CPU расширение системы команд AVX. Для этого при развертывании ВМ задайте режим CPU host-passthrough, если для развертывания вы используете KVM.

      1. Запустите контейнеры:

         Создайте Docker volume на всех узлах:

         docker volume create --name orc_dbs_data

         Создайте и запустите контейнер на узле Node_1:

         docker run -d --name=mongo-1 \

         --hostname=mongo-1 \

         --volume orc_dbs_data:/data/db \

         --volume $HOME/ssl/ca/certificate.pem:/ssl/certs/ca/cert.pem:ro \

         --volume $HOME/ssl/mongo/combined.pem:/ssl/certs/mongo/combined.pem:ro \

         --volume /data/configdb \

         --env=TZ=Europe/Moscow \

         --network=knaas_aio_int \

         -p 27017:27017 \

         --restart=unless-stopped \

         --runtime=runc \

         mongo:5.0.7 \

         mongod --bind_ip_all --replSet knaas --tlsMode requireTLS --tlsCertificateKeyFile /ssl/certs/mongo/combined.pem --tlsCAFile /ssl/certs/ca/cert.pem --tlsDisabledProtocols TLS1_0,TLS1_1

         Создайте и запустите контейнер на узле Node_2:

         docker run -d --name=mongo-2 \

         --hostname=mongo-2 \

         --volume orc_dbs_data:/data/db \

         --volume $HOME/ssl/ca/certificate.pem:/ssl/certs/ca/cert.pem:ro \

         --volume $HOME/ssl/mongo/combined.pem:/ssl/certs/mongo/combined.pem:ro \

         --volume /data/configdb \

         --env=TZ=Europe/Moscow \

         --network=knaas_aio_int \

         -p 27017:27017 \

         --restart=unless-stopped \

         --runtime=runc \

         mongo:5.0.7 \

         mongod --bind_ip_all --replSet knaas --tlsMode requireTLS --tlsCertificateKeyFile /ssl/certs/mongo/combined.pem --tlsCAFile /ssl/certs/ca/cert.pem --tlsDisabledProtocols TLS1_0,TLS1_1

         Создайте и запустите контейнер на узле Node_3:

         docker run -d --name=mongo-3 \

         --hostname=mongo-3 \

         --volume orc_dbs_data:/data/db \

         --volume $HOME/ssl/ca/certificate.pem:/ssl/certs/ca/cert.pem:ro \

         --volume $HOME/ssl/mongo/combined.pem:/ssl/certs/mongo/combined.pem:ro \

         --volume /data/configdb \

         --env=TZ=Europe/Moscow \

         --network=knaas_aio_int \

         -p 27017:27017 \

         --restart=unless-stopped \

         --runtime=runc \

         mongo:5.0.7 \

         mongod --bind_ip_all --replSet knaas --tlsMode requireTLS --tlsCertificateKeyFile /ssl/certs/mongo/combined.pem --tlsCAFile /ssl/certs/ca/cert.pem --tlsDisabledProtocols TLS1_0,TLS1_1

      2. Настройте набор репликации (replica set):

         Инициируйте replica set на узле Node_1:

         docker exec -i mongo-1 mongosh --tls \

         --tlsCertificateKeyFile /ssl/certs/mongo/combined.pem \

         --tlsCAFile /ssl/certs/ca/cert.pem <<EOF

         rs.initiate({

         _id: 'knaas',

         version: 1,

         members: [

         {_id: 0, host: '$NODE_1:27017', priority: 2},

         {_id: 1, host: '$NODE_2:27017', priority: 1},

         {_id: 2, host: '$NODE_3:27017', arbiterOnly: true}

         ]

         })

         EOF

         На узле Node_1 добавьте в БД пользователя admin:

         docker exec -i mongo-1 mongosh --tls \

         --tlsCertificateKeyFile /ssl/certs/mongo/combined.pem \

         --tlsCAFile /ssl/certs/ca/cert.pem <<EOF

         db.getSiblingDB("admin").createUser({

         user:"admin",

         pwd:"$MONGO_ADMIN_PASS",

         roles:[{

         role:"userAdminAnyDatabase",

         db:"admin"

         }]

         })

         EOF

         На узле Node_1 добавьте в БД пользователя knaas:

         docker exec -i mongo-1 mongosh --tls \

         --tlsCertificateKeyFile /ssl/certs/mongo/combined.pem \

         --tlsCAFile /ssl/certs/ca/cert.pem <<EOF

         db.getSiblingDB("admin").auth("admin","$MONGO_ADMIN_PASS");

         db.getSiblingDB("knaas").createUser({

         user:"knaas",

         pwd:"$MONGO_KNAAS_PASS",

         roles:["readWrite"]

         })

         EOF

   2. Redis
      1. Создайте том Docker volume на всех узлах:

         docker volume create --name redis_data

      2. Создайте и запустите контейнер на узле Node_1:

         docker run -d \

         --name redis-master \

         -p 6379:6379 \

         -v redis_data:/data \

         --volume $HOME/ssl/ca/certificate.pem:/ssl/certs/ca/ca.pem:ro \

         --volume $HOME/ssl/redis/cert.pem:/ssl/certs/redis/cert.pem:ro \

         --volume $HOME/ssl/redis/cert.key:/ssl/keys/redis/key.pem:ro \

         registry.astralinux.ru/library/astra/ubi18-redis7015:1.8.2 \

         redis-server \

         --port 0 \

         --bind 0.0.0.0 \

         --protected-mode no \

         --tls-port 6379 \

         --tls-replication yes \

         --tls-cert-file /ssl/certs/redis/cert.pem \

         --tls-key-file /ssl/keys/redis/key.pem \

         --tls-ca-cert-file /ssl/certs/ca/ca.pem

      3. Создайте и запустите контейнер на узле Node_2:

         docker run -d \

         --name redis-replica \

         -p 6379:6379 \

         -v redis_data:/data \

         --volume $HOME/ssl/ca/certificate.pem:/ssl/certs/ca/ca.pem:ro \

         --volume $HOME/ssl/redis/cert.pem:/ssl/certs/redis/cert.pem:ro \

         --volume $HOME/ssl/redis/cert.key:/ssl/keys/redis/key.pem:ro \

         registry.astralinux.ru/library/astra/ubi18-redis7015:1.8.2 \

         redis-server \

         --port 0 \

         --bind 0.0.0.0 \

         --protected-mode no \

         --tls-port 6379 \

         --tls-replication yes \

         --tls-cert-file /ssl/certs/redis/cert.pem \

         --tls-key-file /ssl/keys/redis/key.pem \

         --tls-ca-cert-file /ssl/certs/ca/ca.pem \

         --replicaof $NODE_1 6379

   3. Redis Sentinel
      1. Создайте том Docker volume на всех узлах:

         docker volume create --name redis_sentinel_data

      2. Создайте и запустите контейнер на узле Node_1:

         docker run -d \

         --name redis-sentinel-1 \

         --volume $HOME/ssl/ca/certificate.pem:/ssl/certs/ca/ca.pem:ro \

         --volume $HOME/ssl/redis-sentinel/cert.pem:/ssl/certs/redis/cert.pem:ro \

         --volume $HOME/ssl/redis-sentinel/cert.key:/ssl/keys/redis/key.pem:ro \

         -p 26379:26379 \

         registry.astralinux.ru/library/astra/ubi18-redis7015:1.8.2 \

         sh -c "cat > /sentinel.conf <<EOF

         port 0

         bind 0.0.0.0

         protected-mode no

         tls-port 26379

         tls-cert-file /ssl/certs/redis/cert.pem

         tls-key-file /ssl/keys/redis/key.pem

         tls-ca-cert-file /ssl/certs/ca/ca.pem

         tls-auth-clients optional

         tls-replication yes

         tls-cluster yes

         sentinel monitor mymaster $NODE_1 6379 2

         sentinel down-after-milliseconds mymaster 5000

         sentinel failover-timeout mymaster 60000

         sentinel parallel-syncs mymaster 1

         sentinel announce-ip $NODE_1

         sentinel announce-port 26379

         EOF

         redis-server /sentinel.conf --sentinel"

      3. Создайте и запустите контейнер на узле Node_2:

         docker run -d \

         --name redis-sentinel-2 \

         --volume $HOME/ssl/ca/certificate.pem:/ssl/certs/ca/ca.pem:ro \

         --volume $HOME/ssl/redis-sentinel/cert.pem:/ssl/certs/redis/cert.pem:ro \

         --volume $HOME/ssl/redis-sentinel/cert.key:/ssl/keys/redis/key.pem:ro \

         -p 26379:26379 \

         registry.astralinux.ru/library/astra/ubi18-redis7015:1.8.2 \

         sh -c "cat > /sentinel.conf <<EOF

         port 0

         bind 0.0.0.0

         protected-mode no

         tls-port 26379

         tls-cert-file /ssl/certs/redis/cert.pem

         tls-key-file /ssl/keys/redis/key.pem

         tls-ca-cert-file /ssl/certs/ca/ca.pem

         tls-auth-clients optional

         tls-replication yes

         tls-cluster yes

         sentinel monitor mymaster $NODE_1 6379 2

         sentinel down-after-milliseconds mymaster 5000

         sentinel failover-timeout mymaster 60000

         sentinel parallel-syncs mymaster 1

         sentinel announce-ip $NODE_2

         sentinel announce-port 26379

         EOF

         redis-server /sentinel.conf --sentinel"

      4. Создайте и запустите контейнер на узле Node_3:

         docker run -d \

         --name redis-sentinel-3 \

         --volume $HOME/ssl/ca/certificate.pem:/ssl/certs/ca/ca.pem:ro \

         --volume $HOME/ssl/redis-sentinel/cert.pem:/ssl/certs/redis/cert.pem:ro \

         --volume $HOME/ssl/redis-sentinel/cert.key:/ssl/keys/redis/key.pem:ro \

         -p 26379:26379 \

         registry.astralinux.ru/library/astra/ubi18-redis7015:1.8.2 \

         sh -c "cat > /sentinel.conf <<EOF

         port 0

         bind 0.0.0.0

         protected-mode no

         tls-port 26379

         tls-cert-file /ssl/certs/redis/cert.pem

         tls-key-file /ssl/keys/redis/key.pem

         tls-ca-cert-file /ssl/certs/ca/ca.pem

         tls-auth-clients optional

         tls-replication yes

         tls-cluster yes

         sentinel monitor mymaster $NODE_1 6379 2

         sentinel down-after-milliseconds mymaster 5000

         sentinel failover-timeout mymaster 60000

         sentinel parallel-syncs mymaster 1

         sentinel announce-ip $NODE_3

         sentinel announce-port 26379

         EOF

         redis-server /sentinel.conf --sentinel"

   4. Веб-сервис оркестратора
      1. Перенесите образ контейнера оркестратора из комплекта поставки на узлы Node_1 и Node_2.
      2. Загрузите образ контейнера в Docker engine:

         docker load -i "${ORC_CONTAINER_NAME//:/_}.tar"

      3. Создайте том Docker volume на всех узлах:

         docker volume create --name orc_data

      4. Создайте и запустите контейнер на узле Node_1:

         docker run -d --name=orc-1 \

         --hostname=orc-1 \

         --volume $HOME/ssl/ca/certificate.pem:/ssl/certs/ca/cert.pem:ro \

         --volume $HOME/ssl/ca/certificate.key:/ssl/keys/ca/key.pem:ro \

         --volume $HOME/ssl/orc/trustStore.p12:/ssl/certs/orc/trustStore.p12:ro \

         --volume $HOME/ssl/orc/keyStore.p12:/ssl/certs/orc/keyStore.p12:ro \

         --volume $HOME/ssl/orc/cert.pem:/ssl/certs/orc/cert.pem:ro \

         --volume $HOME/ssl/orc/key.pem:/ssl/keys/orc/key.pem:ro \

         --volume orc_data:/data \

         -p 8080:8080 \

         --env=TZ=Europe/Moscow \

         --env=KNAAS_EULA_AGREED=yes \

         --env="JAVA_OPTS=-Xms2048m -Xmx3560m -Dspring.data.mongodb.database=knaas -Dorc.security.encryption.password=$ORC_ENC_PASS -Dspring.data.mongodb.uri=mongodb://knaas:$MONGO_KNAAS_PASS@$NODE_1:27017,$NODE_2:27017,$NODE_3:27017/knaas?replicaSet=knaas&tls=true -Dspring.redis.redisson.sentinel-servers-config.subscription-mode=master -Dspring.redis.redisson.sentinel-servers-config.master-name=mymaster -Dspring.redis.redisson.sentinel-servers-config.add-sentinel-address=rediss://$NODE_1:26379,rediss://$NODE_2:26379,rediss://$NODE_3:26379 -Dspring.redis.redisson.sentinel-servers-config.ssl-truststore=file:///ssl/certs/orc/trustStore.p12 -Dspring.redis.redisson.sentinel-servers-config.ssl-truststore-password=$ORC_KEY_PASS -Dspring.redis.redisson.sentinel-servers-config.ssl-keystore=file:///ssl/certs/orc/keyStore.p12 -Dspring.redis.redisson.sentinel-servers-config.ssl-keystore-password=$ORC_KEY_PASS -Dorc.openflow.tls.ca-private.certificate.path=/ssl/keys/ca/key.pem -Dorc.openflow.tls.ca-public.certificate.path=/ssl/certs/ca/cert.pem -Dgrpc.tls.certificate.path=/ssl/certs/orc/cert.pem -Dgrpc.tls.private.key.path=/ssl/keys/orc/key.pem -Dgrpc.tls.ca.certificate.path=/ssl/certs/ca/cert.pem -Dserver.ssl.enabled=true -Dserver.ssl.trust-store=/ssl/certs/orc/trustStore.p12 -Dserver.ssl.trust-store-password=$ORC_KEY_PASS -Dserver.ssl.trust-store-type=pkcs12 -Dserver.ssl.key-store=/ssl/certs/orc/keyStore.p12 -Dserver.ssl.key-store-password=$ORC_KEY_PASS -Dserver.ssl.key-store-type=pkcs12 -Dorc.sdn.grpc.timeout=60s" \

         --network=knaas_aio_int \

         --workdir=/opt/b4n/orc \

         --restart=unless-stopped \

         hub.brain4net.com/$ORC_CONTAINER_NAME

      5. Создайте и запустите контейнер на узле Node_2:

         docker run -d --name=orc-2 \

         --hostname=orc-2 \

         --volume $HOME/ssl/ca/certificate.pem:/ssl/certs/ca/cert.pem:ro \

         --volume $HOME/ssl/ca/certificate.key:/ssl/keys/ca/key.pem:ro \

         --volume $HOME/ssl/orc/trustStore.p12:/ssl/certs/orc/trustStore.p12:ro \

         --volume $HOME/ssl/orc/keyStore.p12:/ssl/certs/orc/keyStore.p12:ro \

         --volume $HOME/ssl/orc/cert.pem:/ssl/certs/orc/cert.pem:ro \

         --volume $HOME/ssl/orc/key.pem:/ssl/keys/orc/key.pem:ro \

         --volume orc_data:/data \

         -p 8080:8080 \

         --env=TZ=Europe/Moscow \

         --env=KNAAS_EULA_AGREED=yes \

         --env="JAVA_OPTS=-Xms2048m -Xmx3560m -Dspring.data.mongodb.database=knaas -Dorc.security.encryption.password=$ORC_ENC_PASS -Dspring.data.mongodb.uri=mongodb://knaas:$MONGO_KNAAS_PASS@$NODE_1:27017,$NODE_2:27017,$NODE_3:27017/knaas?replicaSet=knaas&tls=true -Dspring.redis.redisson.sentinel-servers-config.subscription-mode=master -Dspring.redis.redisson.sentinel-servers-config.master-name=mymaster -Dspring.redis.redisson.sentinel-servers-config.add-sentinel-address=rediss://$NODE_1:26379,rediss://$NODE_2:26379,rediss://$NODE_3:26379 -Dspring.redis.redisson.sentinel-servers-config.ssl-truststore=file:///ssl/certs/orc/trustStore.p12 -Dspring.redis.redisson.sentinel-servers-config.ssl-truststore-password=$ORC_KEY_PASS -Dspring.redis.redisson.sentinel-servers-config.ssl-keystore=file:///ssl/certs/orc/keyStore.p12 -Dspring.redis.redisson.sentinel-servers-config.ssl-keystore-password=$ORC_KEY_PASS -Dorc.openflow.tls.ca-private.certificate.path=/ssl/keys/ca/key.pem -Dorc.openflow.tls.ca-public.certificate.path=/ssl/certs/ca/cert.pem -Dgrpc.tls.certificate.path=/ssl/certs/orc/cert.pem -Dgrpc.tls.private.key.path=/ssl/keys/orc/key.pem -Dgrpc.tls.ca.certificate.path=/ssl/certs/ca/cert.pem -Dserver.ssl.enabled=true -Dserver.ssl.trust-store=/ssl/certs/orc/trustStore.p12 -Dserver.ssl.trust-store-password=$ORC_KEY_PASS -Dserver.ssl.trust-store-type=pkcs12 -Dserver.ssl.key-store=/ssl/certs/orc/keyStore.p12 -Dserver.ssl.key-store-password=$ORC_KEY_PASS -Dserver.ssl.key-store-type=pkcs12 -Dorc.sdn.grpc.timeout=60s" \

         --network=knaas_aio_int \

         --workdir=/opt/b4n/orc \

         --restart=unless-stopped \

         hub.brain4net.com/$ORC_CONTAINER_NAME

9. Проверьте работу оркестратора

   После выполнения всех команд контейнеры должны быть запущены и не должны перезапускаться. Оркестратор отвечает по порту 8080 на заданном виртуальном IP. Вы можете убедиться, что оркестратор запущен и доступен до указанному виртуальному IP, выполним простую проверку, при которой ответ будет пустым:

   curl -k https://$NODES_VIP:8080

   Чтобы проверить прохождение аутентификации на оркестраторе, вы можете выполнить такой скрипт на python:

   test_auth.py

   import requests

   import sys

   from requests.packages.urllib3.exceptions import InsecureRequestWarning

   requests.packages.urllib3.disable_warnings(InsecureRequestWarning)

   ip = sys.argv[1]

   sess = requests.Session()

   sess.verify = False

   try:

   response=sess.get(f'https://{ip}:8080/api/core/users/current')

   response=sess.post((f'https://{ip}:8080/api/authentication'), data={'j_username': 'admin', 'j_password': 'admin'},headers={'X-CSRF-TOKEN': sess.cookies['CSRF-TOKEN']})

   response=sess.get(f'https://{ip}:8080/api/core/users/current')

   print(response.status_code)

   print(response.content)

   except Exception as e:

   print(f"Error - {e}")

   Запустите скрипт, выполнив:

   python3 test_auth.py $NODES_VIP

   Пример успешного ответа:

   200

   b'{"id":"9cb4bba3-6b82-472d-8347-4e217dac00cb","login":"admin","firstName":"Administrator","lastName":"Administrator","email":"admin@example.com","rbacPermission":{"id":"permission-0","name":"Full access"},"role":"ROLE_PLATFORM_ADMIN","requiredRequestConfirmation":false,"state":"ONLINE","currentTenants":[],"type":"LOCAL","groups":[],"enabled2fa":false,"initialized2fa":false}'

10. Смените стандартный пароль администратора

    Для смены пароля администратора выполните скрипт change_password.py:

    python3 change_password.py 192.168.200.100:8080

    Код скрипта change_password.py:

    import requests

    import sys

    import getpass

    import json

    from requests.packages.urllib3.exceptions import InsecureRequestWarning

    requests.packages.urllib3.disable_warnings(InsecureRequestWarning)

    ip = sys.argv[1]

    sess = requests.Session()

    sess.verify = False

    username = input("Enter the orchestrator user login: ")

    password = getpass.getpass(f"Enter the current password for the user {username}: ")

    try:

    response=sess.get('https://'+ ip +'/api/core/users/current')

    response=sess.post(('https://'+ ip +'/api/authentication'), data={'j_username': username, 'j_password': password},headers={'X-CSRF-TOKEN': sess.cookies['CSRF-TOKEN']})

    if response.status_code != 200:

    if response.status_code == 403 and response.json()[0]['code'] == "required_2fa_code":

    secFA_code = getpass.getpass(f"Enter the two-factor authentication code: ")

    response=sess.post(('https://'+ ip +'/api/authentication'), data={'j_username': username, 'j_password': password, 'code': secFA_code},headers={'X-CSRF-TOKEN': sess.cookies['CSRF-TOKEN']})

    if response.status_code != 200:

    print(f"Authentication failed.")

    sys.exit(1)

    else:

    print(f"Authentication failed.")

    sys.exit(1)

    except Exception as e:

    print(f"Authentication failed. Error: {e}")

    sys.exit(1)

    sess.get('https://'+ ip +'/api/core/users/current')

    sess.headers.update({'Accept': 'application/json','content-type': 'application/json','X-CSRF-TOKEN': sess.cookies['CSRF-TOKEN']})

    response.status_code = 400

    while response.status_code != 200:

    new_password = getpass.getpass(f"Enter a new password for the user {username}: ")

    new_password2 = getpass.getpass(f"Repeat the new password for the user {username}: ")

    if new_password != new_password2:

    print()

    print("The new password you entered does not match")

    print()

    else:

    payload = {"password": new_password}

    response=sess.post(('https://'+ ip +'/api/core/users/password/validate'), data=json.dumps(payload),headers={'X-CSRF-TOKEN': sess.cookies['CSRF-TOKEN']})

    if response.status_code != 200:

    print()

    print("Weak password!")

    print()

    payload = {"password": new_password}

    try:

    response=sess.put(('https://'+ ip +'/api/core/users/current/password'), data=json.dumps(payload),headers={'X-CSRF-TOKEN': sess.cookies['CSRF-TOKEN']})

    if response.status_code != 200:

    print("Failed to change password!")

    elif response.status_code == 200:

    print()

    print("Password successfully changed!")

    print()

    except Exception as e:

    print("Failed to change password", e)

Шаблоны по умолчанию

Для автоматической загрузки шаблонов Kaspersky NGFW в оркестратор используется скрипт add_ngfw_templates.sh.

Для выполнения скрипта add_ngfw_templates.sh должны быть выполнены следующие условия:

• Оркестратор должен быть установлен и доступен по адрес через веб-интерфейс по адресу, указанному в ORCH_URL.
• Токен авторизации, сгенерированный через веб-интерфейс оркестратора, с правами администратора.
• Шаблоны должны находиться в той же директории, что и скрипт add_ngfw_templates.sh.

Скрипт add_ngfw_templates.sh автоматические загружает следующие шаблоны:

• template-KX-100.json;
• template-KX-400.json;
• template-KX3500.json;
• template-vKX8.json.

Каждый шаблон содержит предустановленные параметры конфигурации для соотвестветующей аппаратной платформы KX-Series или виртуальной машины KVM.

Если шаблон с таким названием уже существует в оркестратор, он будет перезаписан.

В начало
