Резервирование центральных компонентов решения

Kaspersky SD-WAN поддерживает несколько схем резервирования отдельных компонентов (см. таблицу ниже).

Схемы резервирования компонентов решения

Компонент

Схема резервирования

Используемый протокол

Оркестратор

N+1

REST

Веб-интерфейс оркестратора

N+1

REST

База данных оркестратора

2N+1

MONGODB

Контроллер SD-WAN и его база данных

2N+1

OPENFLOW (TLS)

Шлюз SD-WAN

N+1

GENEVE

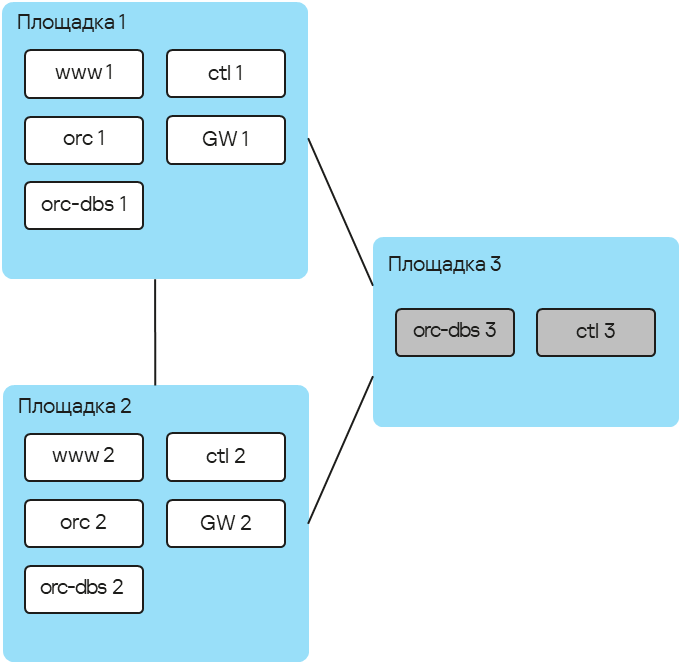

Пример размещения компонентов решения в географически разнесенных ЦОД представлен на рисунке ниже. На всех последующих рисунках используются одинаковые условные обозначения:

Для компонентов решения, которые резервируются по схеме N+1, развертываются два узла в разных ЦОД. Каждый из узлов находится в активном состоянии. Вы можете выбрать узел, к которому направляются запросы, с помощью виртуального IP-адреса или службы DNS.

На схеме изображены три связанные между собой площадки с компонентами решения

Размещение компонентов решения в географически разнесенных ЦОД

Компоненты, которые резервируются по схеме 2N+1, образуют кластер. Этот кластер содержит один основной узел и два резервных. Вы можете назначить один из узлов арбитром для экономии ресурсов и снижения требований к туннелям.

Если узел кластера назначен арбитром, он не содержит базу данных, и вы не можете сделать его основным. Узел-арбитр участвует в голосовании при выборе основного узла и обменивается с другими узлами периодическими служебными пакетами (англ. heartbeats).

На рисунке ниже представлен пример аварии на одной из площадок и ответная реакция решения. В этом примере показана авария, в ходе которой выходят из строя узлы кластера компонентов решения на площадке 1.

На схеме изображены три свзяанные между собой площадки. На площадке 1 происходит авария.

Авария на площадке 1

Если узлы кластера компонентов решения на площадке 1 выходят из строя, происходят следующие события:

На рисунке ниже представлен пример аварии, в ходе которой выходят из строя узлы кластера компонентов решения на площадке 2.

На схеме изображены три свзяанные между собой площадки. На площадке 2 происходит авария.

Авария на площадке 2

Если узлы кластера компонентов решения на площадке 2 выходят из строя, происходят следующие события:

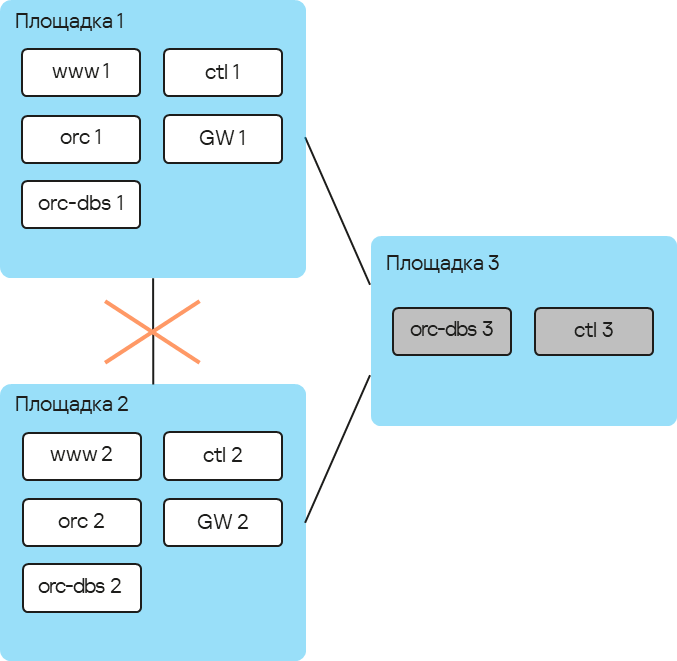

На рисунке ниже представлен пример аварии, в ходе которой прерывается соединение между площадками 1 и 2.

На схеме изображены три свзяанные между собой площадки. На соединении между площадками 1 и 2 происходит авария.

Авария на соединении между площадками 1 и 2

Если узлы кластера компонентов решения на площадках 1 и 2 не могут установить соединение друг с другом, происходят следующие события:

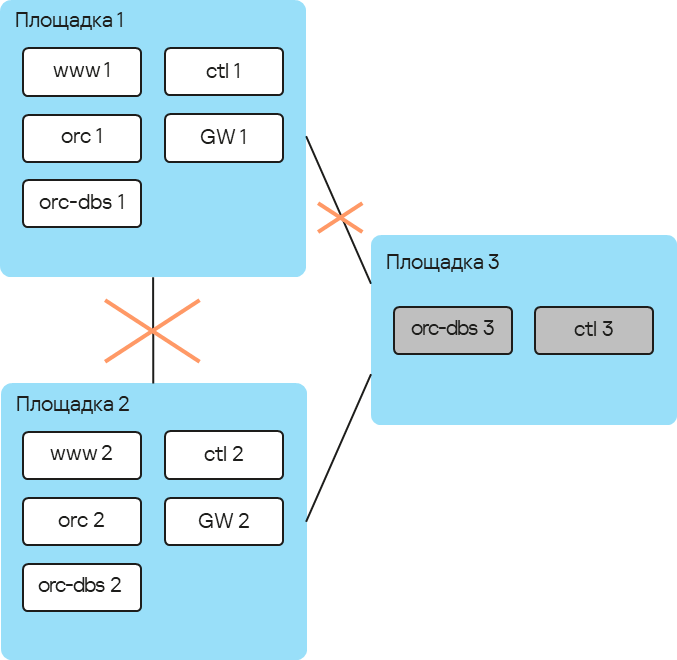

На рисунке ниже представлен пример аварии, в ходе которой прерывается соединение между площадкой 1 и остальными площадками.

На схеме изображены три свзяанные между собой площадки. На площадке соединениях между площадкой 1 и 2, а также 1 и 3 происходит авария.

Авария на соединениях между площадкой 1 и остальными площадками

Если узлы кластера компонентов решения на площадке 1 не могут установить соединение с остальными площадками, происходит следующие события:
