Резервирование каналов передачи данных между устройствами CPE
Kaspersky SD-WAN обеспечивает защиту от перерывов связи между устройствами CPE с помощью одновременного использования всех доступных каналов передачи данных, например интернет-каналов или LTE-каналов.
Режим Active/Active
В этом режиме все WAN-интерфейсы устройств CPE находятся в активном состоянии и передают трафик пользователей.
Контроллер SD-WAN обеспечивает балансировку трафика с использованием от 2 до 16 транспортных путей (англ. multipathing). Балансировка используется для равномерного распределения трафика по туннелям для предотвращения перегрузки отдельных туннелей и последующего возникновения проблем с производительностью у пользователей. Поддерживается три режима балансировки:
- По потокам (англ. per flow) с учетом информации на уровнях L2–L4. В этом режиме доступно два типа балансировки:
- Эквивалентная балансировка – потоки распределяются равномерно по транспортным путям.
- Неэквивалентная балансировка – потоки распределяются по транспортным путям пропорционально стоимости туннелей.
- По пакетам (англ. per packet) – пакеты распределяются пропорционально стоимости туннелей при передаче.
- Широковещательный (англ. broadcast) – пакеты передаются одновременно во все туннели для исключения потерь.
В режиме Active/Active устройство CPE остается доступным, пока сохраняется работоспособность хотя бы одного канала передачи данных.
Режим Active/Standby
В этом режиме вам нужно выбрать основной и резервный транспортный путь для передачи трафика. Балансировка при этом не используется. На устройство CPE заранее загружаются правила использования резервного WAN-интерфейса в ситуации, когда путь через основной WAN-интерфейс становится недоступным. В этом случае при нарушении работы основного транспортного пути не производится переписывание правил коммутации пакетов, и устройство отправляет их через резервный интерфейс.
Вы можете настроить резервирование на уровне транспортных сервисов. В этом случае при создании транспортного сервиса указываются резервные сервисные интерфейсы (англ. reserve SI) на выбранном устройстве CPE или на другом устройстве. Мы рекомендуем создавать основной и резервный сервисные интерфейсы на разных устройствах. Трафик переключается на резервный сервисный интерфейс, если основной сервисный интерфейс недоступен. Решение поддерживает создание резервных сервисных интерфейсов для всех типов транспортных сервисов уровня L2.
На рисунках ниже представлены основные примеры перерывов связи между устройствами CPE:

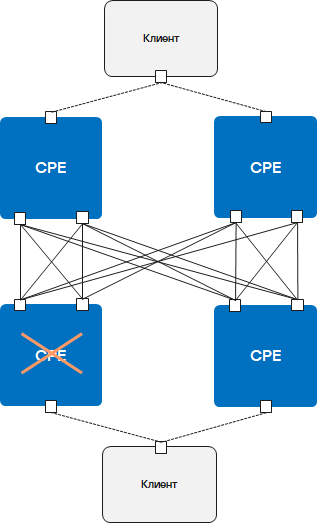

- Выход из строя одного из устройств CPE.
- Выход из строя WAN-интерфейса одного из устройств CPE.

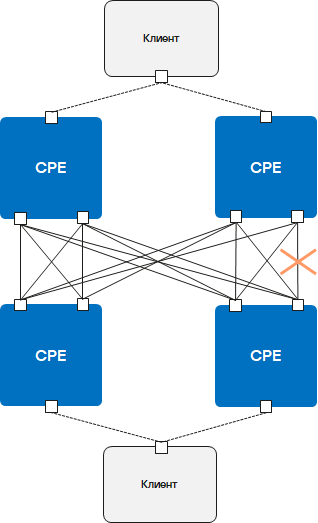

- Выход из строя связности между двумя устройствами CPE.
- Выход из строя LAN-интерфейса одного из устройств CPE.
