Обеспечение связности устройств СРЕ с контроллерами SD-WAN
Устройства СРЕ устанавливают соединение с контроллерами SD-WAN по протоколу OpenFlow в плоскости управления сетью через все WAN-интерфейсы: через каждый WAN-интерфейс устройства CPE устанавливается TCP-сессия ко всем контроллерам SD-WAN.

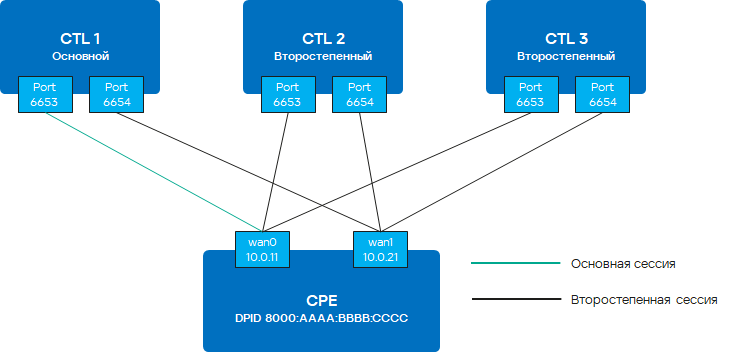

На схеме ниже изображен принцип установления соединений между устройством СРЕ и контроллерами SD-WAN.
Установление соединений между контроллерами SD-WAN и устройством СРЕ
В примере выше в кластере из трех контроллеров и устройства CPE с двумя WAN-интерфейсами устанавливается шесть TCP-сессий:
- 10.0.1.1 → ctl1:6653
- 10.0.2.1 → ctl1:6654
- 10.0.1.1 → ctl2:6653
- 10.0.2.1 → ctl2:6654
- 10.0.1.1 → ctl3:6653
- 10.0.2.1 → ctl3:6654
В один момент времени только одна сессия является основной (англ. primary session). Параметры переключения и восстановления основной сессии указываются при настройке подключения устройства CPE к сети SD-WAN.
