Настройка отображения устройств в топологии транспортного сервиса

Вы можете настроить отображение устройств в топологии транспортных сервисов P2P, P2M и M2M.

Чтобы настроить отображение устройств в топологии транспортного сервиса:

  1. В дополнительном меню настройки веб-интерфейса перейдите в один из следующих разделов:
    • P2P.
    • P2M.
    • M2M.
  2. Нажмите на кнопку Управление рядом с требуемым транспортным сервисом и в раскрывающемся списке выберите Топология.

    Откроется окно с топологией выбранного транспортного сервиса.

  3. При необходимости изменить взаимное расположение устройств CPE в топологии используйте кнопки справа вверху:
    • Вручную – вы можете вручную изменить взаимное расположение устройств CPE.
    • Автоматически – вы можете выбрать одно из значений в раскрывающемся списке, чтобы топология транспортного сервиса была сгенерирована автоматически:
      • Физическая симуляция – устройства CPE на схеме располагаются примерно в соответствии с их реальным расположением относительно друг-друга. Например:

        Топология из четырех устройств CPE, построенная примерно в соответствии с их реальным расположением.

      • Случайно – устройства CPE располагаются случайным образом. Например:

        Топология из четырех устройств CPE, построенная случайным образом.

      • Кольцо – устройства CPE располагаются в соответствии с топологией кольцо. Например:

        Топология кольцо из четырех устройств CPE.

      • Горизонательно – устройства CPE располагаются горизонтально (в ширину). Например:

        Топология, построенная из четырех устройств CPE горизонательно (в ширину).

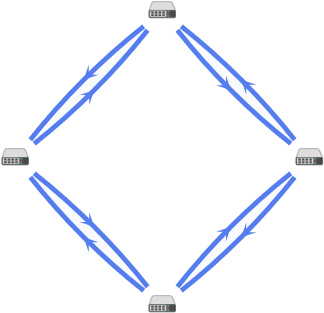

      • Концентрически – устройства CPE располагаются концентрически. Например:

        Концентрическая топология из четырех устройств CPE.

      • Решетка – устройства CPE располагаются в соответствии с топологией решетка. Например:

        Топология решетка из четырех устройств CPE.

  4. Отобразите подписи к устройствам CPE, установив следующие флажки:
    • Имя.
    • IP-адрес.

    По умолчанию флажки сняты.

  5. Отобразите туннели, используемые в сегменте из двух устройств CPE, установив флажок Сегменты и выбрав требуемые устройства в раскрывающихся списках снизу или на схеме. По умолчанию флажок снят.
  6. Отобразите окно с кнопками управления и дополнительной информацией об устройстве CPE или туннеле, нажав на значок устройства или туннеля.
