Топология Hub-and-Spoke

Топология Hub-and-Spoke – это сетевая архитектура, в рамках которой центральная площадка (англ. hub) подключается к нескольким удаленным площадкам (англ. spokes) для обеспечения обмена трафика между ними. Эта топология является наиболее распространенной при построении сетей SD-WAN, так как она упрощает процесс управления сетью и предоставляет более высокий уровень безопасности путем маршрутизации трафика через центральную площадку, в которой производится его анализ и фильтрация. Использование топологии Hub-and-Spoke также позволяет более эффективно использовать полосу пропускания за счет оптимизации и приоритизации трафика на центральной площадке.

В подразделах ниже описываются примеры таких топологий, которые вы можете построить с помощью Kaspersky SD-WAN. Обратите внимание, что при построении топологии Hub-and-Spoke вы можете использовать качество обслуживания, чтобы ограничить полосу пропускания для устройств CPE или определенных классов трафика.

Hub-and-Spoke без связи между удаленными офисами

На рисунке ниже представлена топология, в рамках которой удаленные площадки подключаются к центральному офису и не могут напрямую связываться друг с другом. Сети SD-WAN, построенные с применением этой топологии, просты в проектировании и обслуживании, потому что все необходимые сетевые сервисы и приложения размещаются в центральном ЦОД.

Для построения такой топологии вам нужно создать транспортный сервис P2M. В качестве точек назначения требуется использовать сервисные интерфейсы на шлюзах SD-WAN 1 и 2 и назначить им роль Root.

Устройства CPE, регистрирующиеся в оркестраторе, автоматически включаются в транспортный сервис с ролью Leaf и могут находиться за NAT (Network Address Translation) и PAT (Port Address Translation). В рамках этой топологии запрещается передача трафика напрямую между устройствами CPE.

Hub-and-Spoke со связью между удаленными офисами через центральный офис

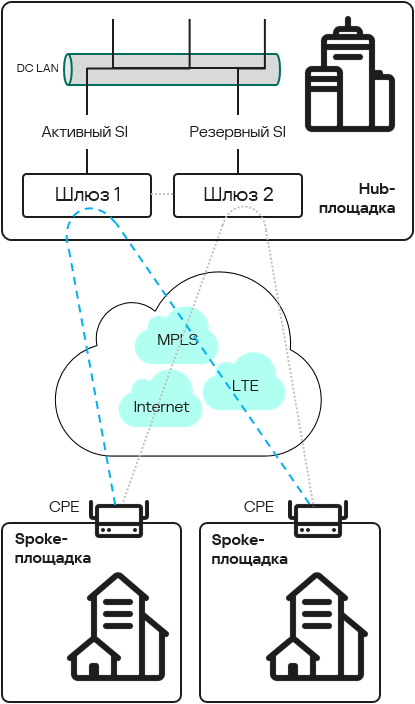

На рисунке ниже представлена топология, в рамках которой удаленные площадки могут связываться друг с другом через центральный офис.

Для построения такой топологии вам нужно создать транспортный сервис P2M или M2M. В качестве точек назначения требуется использовать сервисные интерфейсы на шлюзах SD-WAN 1 и 2. При использовании транспортного сервиса P2M сервисным интерфейсам требуется назначить роль Root.

Устройства CPE, регистрирующиеся в оркестраторе, автоматически включаются в транспортный сервис и могут находиться за NAT и PAT.

Hub-and-Spoke со связью между удаленными офисами через сервисную цепочку в ЦОД

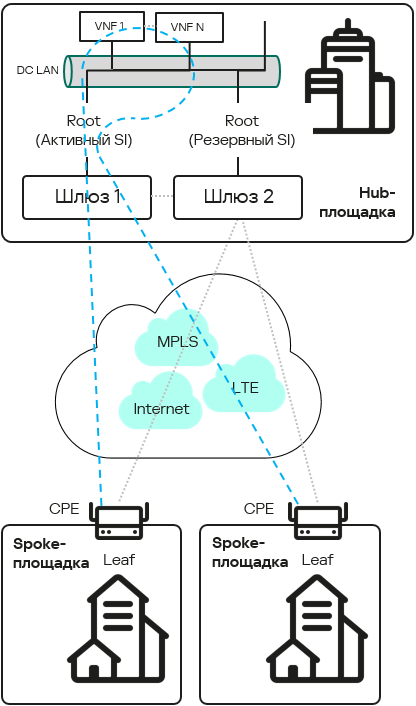

На рисунке ниже представлена топология, в рамках которой трафик между удаленными площадками проходит через VNF, развернутые в ЦОД. Сети SD-WAN, построенные с применением этой топологии, предоставляют возможность выполнения большого количества дополнительных задач, например обеспечения безопасности межсетевого обмена, наблюдения за пакетами трафика и кеширования данных.

Для построения такой топологии вам нужно создать транспортный сервис P2M. Затем нужно убедиться, что сетевой сервис SD-WAN, развернутый для тенанта, содержит в цепочке все требуемые VNF.
