Сервер администрирования внутри локальной сети (LAN), управляемые устройства в интернете; использование шлюза соединения
На рисунке ниже показан трафик данных, когда Сервер администрирования находится внутри локальной сети (LAN), а управляемые устройства находятся в интернете. Шлюз соединения используется.
Эта схема развертывания рекомендуется, если вы не хотите, чтобы управляемые устройства подключались непосредственно к Серверу администрирования, и не хотите использовать обратный прокси-сервер или корпоративный сетевой экран.

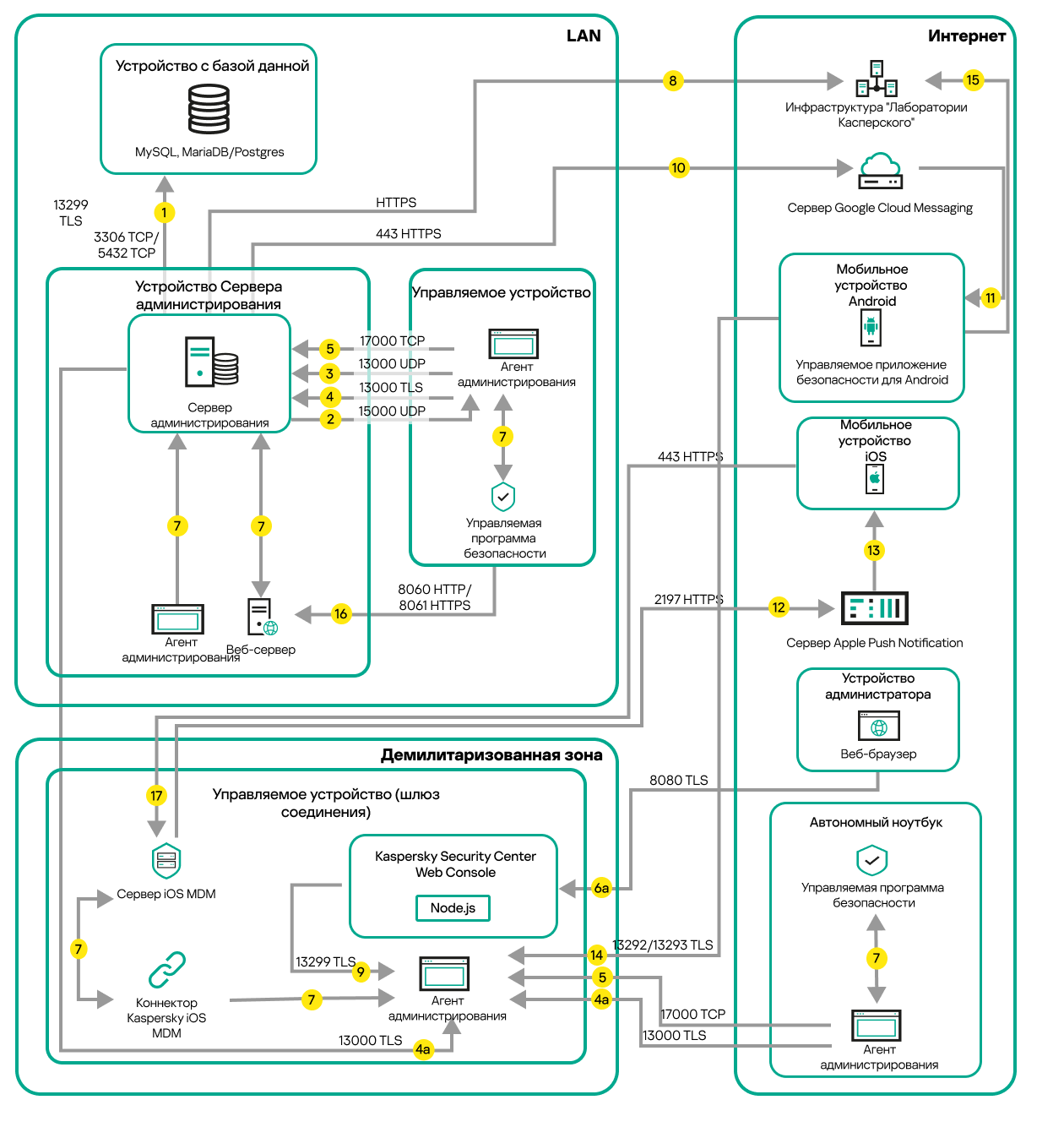

Управляемые мобильные устройства, подключенные к Серверу администрирования через шлюз соединения
На этом рисунке управляемые устройства подключены к Серверу администрирования через шлюз соединений, который расположен в демилитаризованной зоне (DMZ). Обратный прокси-сервер или корпоративный сетевой экран не используются.
Стрелки указывают направление трафика: каждая стрелка проведена от устройства, которое инициирует соединение, к устройству, которое "отвечает" на вызов. Указаны номер порта и название протокола, используемые для передачи данных. Каждая стрелка пронумерована и содержит следующую информацию о соответствующем трафике данных:
- Сервер администрирования передает данные в базу данных. Если вы установили Сервер администрирования и базу данных на разные устройства, вам нужно сделать доступными необходимые порты на устройстве, где расположена база данных (например, порт 3306 для MySQL Server и MariaDB Server, или порт 5432 для PostgreSQL Server или Postgres Pro Server). Подробную информацию см. в документации СУБД.
- Запросы на связь с Сервером администрирования передаются на все немобильные управляемые устройства через UDP-порт 15000.
Агенты администрирования отправляют запросы друг другу в пределах одного широковещательного домена. Затем данные отправляются на Сервер администрирования и используются для определения пределов широковещательного домена и для автоматического назначения точек распространения (если этот параметр включен).
Если Сервер администрирования не имеет прямого доступа к управляемым устройствам, запросы на связь с Сервером администрирования на эти устройства не отправляются напрямую.
- Информация о выключении управляемых устройств передается от Агента администрирования на Сервер администрирования через UDP-порт 13000.
- Сервер администрирования принимает подключения от Агентов администрирования и от подчиненных Серверов администрирования через TLS-порт 13000.
Если вы используете Kaspersky Security Center одной из предыдущих версий, то в вашей сети Сервер администрирования может принимать подключение от Агентов администрирования по не TLS-порту 14000. Kaspersky Security Center Linux также поддерживает подключение Агентов администрирования по порту 14000, однако рекомендуется использовать TLS-порт 13000.
4a. Шлюз соединений в демилитаризованной зоне также принимает подключение от Сервера администрирования по TLS-порту 13000. Так как шлюз соединения в демилитаризованной зоне не может получить доступ к портам Сервера администрирования, Сервер администрирования создает и поддерживает постоянное сигнальное соединение со шлюзом соединения. Сигнальное соединение не используется для передачи данных; оно используется только для отправки приглашения к сетевому взаимодействию. Когда шлюзу соединения необходимо подключиться к Серверу, он уведомляет Сервер через это сигнальное соединение, а затем Сервер создает необходимое соединение для передачи данных.
Внешние устройства также подключаются к шлюзу соединения через TLS-порт 13000.
- Управляемые устройства (кроме мобильных устройств) запрашивают активацию через TCP-порт 17000. В этом нет необходимости, если устройство имеет собственный доступ в интернет; в этом случае устройство отправляет данные на серверы "Лаборатории Касперского" напрямую через интернет.
- Сервер Kaspersky Security Center Web Console передает данные на Сервер администрирования, который может быть установлен на том же устройстве или на другом, через TLS-порт 13299.
6a. Данные от браузера, установленного на отдельном устройстве администратора, передаются на Сервер Kaspersky Security Center Web Console через TLS-порт 8080. Сервер Kaspersky Security Center Web Console можно установить на то же устройство, на котором установлен Сервер администрирования, или на другое устройство.
- Приложения на одном устройстве обмениваются локальным трафиком (либо на Сервере администрирования, либо на управляемом устройстве). Открывать внешние порты не требуется.
- Данные от Сервера администрирования к серверам "Лаборатории Касперского" (например, данные KSN, информация о лицензиях) и данные от серверов "Лаборатории Касперского" к Серверу администрирования (например, обновления приложений и обновления антивирусных баз) передаются по протоколу HTTPS.
Если вы не хотите иметь доступ в интернет на вашем Сервере администрирования, вам нужно управлять этими данными вручную.
- Запросы на пакеты от управляемых устройств, включая мобильные устройства, передаются на Веб-сервер, который находится на том же устройстве, на котором установлен Сервер администрирования.
- Только для мобильных устройств Android: данные от Сервера администрирования передаются службам Google. Это соединение используется для уведомления мобильных устройств Android о том, что требуется их подключение к Серверу администрирования. Затем push-уведомления отправляются на мобильные устройства.
- Только для мобильных устройств Android: push-уведомления от серверов Google отправляются к мобильному устройству. Это соединение используется для уведомления мобильных устройств о том, что требуется их подключение к Серверу администрирования.
- Только для мобильных устройств iOS: данные с Сервера iOS MDM передаются на серверы Apple Push Notification. Затем push-уведомления отправляются на мобильные устройства.
- Только для мобильных устройств iOS: push-уведомления от серверов Apple отправляются к мобильному устройству. Это соединение используется для уведомления мобильных устройств о том, что требуется подключить их к Серверу iOS MDM.
- Только для мобильных устройств: управляемое приложение передает данные на Сервер администрирования через TLS-порт 13292/13293 напрямую или через обратный прокси-сервер.
- Только для мобильных устройств: данные от мобильного устройства передаются к инфраструктуре "Лаборатории Касперского".
Если мобильное устройство не имеет доступа в интернет, данные передаются на Сервер администрирования через порт 17100, а Сервер администрирования передает их инфраструктуре "Лаборатории Касперского". Однако этот сценарий используется очень редко.
- Только для мобильных устройств iOS: данные от мобильных устройств передаются по TLS-порту 443 на Сервер iOS MDM, который находится на том же устройстве, на котором установлен Сервер администрирования или шлюз соединения.
