Работа программы с балансировщиками нагрузки

При наличии большого количества серверов с установленной программой рекомендуется использовать балансировщик нагрузки HAProxy. В этом случае HAProxy определяет, какому серверу направить запрос на проверку, в соответствии с заданным способом балансировки. Принцип работы программы с балансировщиком нагрузки представлен на рисунке ниже. Эта схема взаимодействия компонентов применима как при установке программы из rpm- или deb-пакета, так и при развертывании программы из ISO-образа.

load_balancing

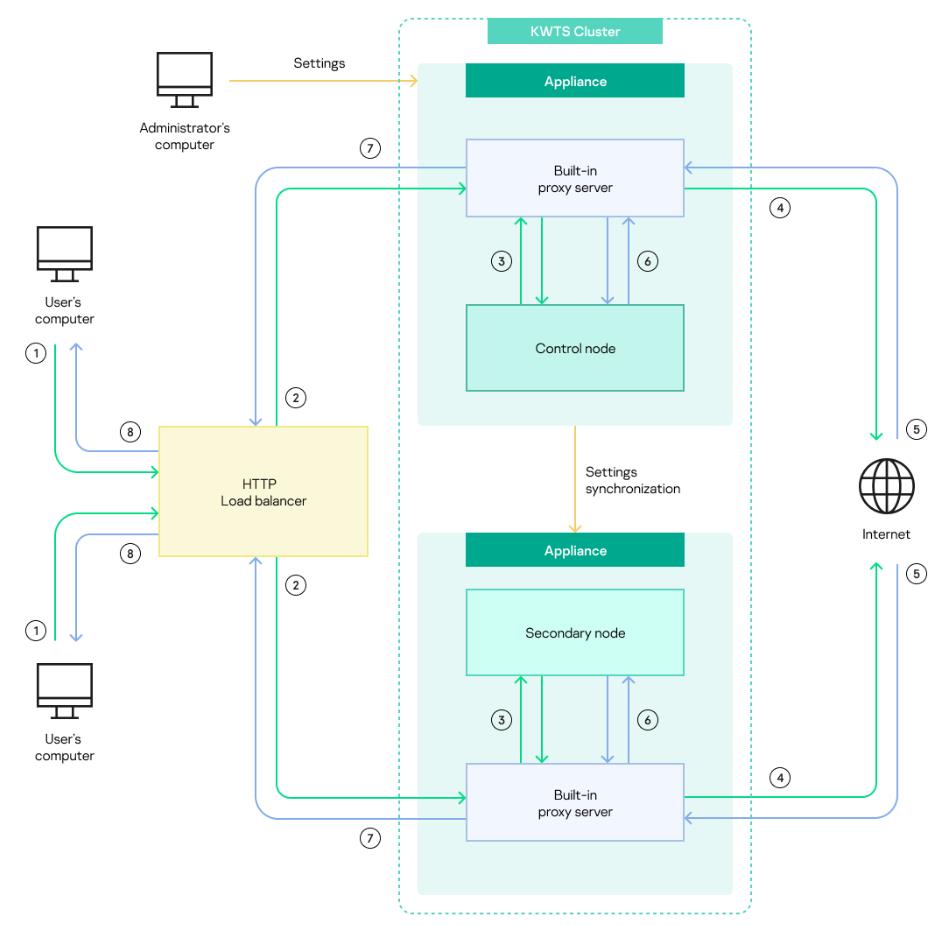

Принцип работы программы с балансировщиком нагрузки

Нумерация на рисунке соответствует следующим этапам обработки трафика:

  1. Пользователь запрашивает доступ к веб-ресурсу. Этот запрос передается балансировщику нагрузки.
  2. Балансировщик нагрузки выбирает узел кластера согласно заданному способу балансировки и передает этому узлу запрос пользователя.
  3. Встроенный прокси-сервер выбранного узла принимает запрос и передает его ICAP-серверу программы на проверку по правилам обработки трафика.
  4. Если по результатам проверки доступ к веб-ресурсу разрешен, встроенный прокси-сервер отправляет запрос на веб-сервер в интернет.
  5. Веб-сервер, на котором располагается запрашиваемый веб-ресурс, отправляет ответ встроенному прокси-серверу.
  6. Встроенный прокси-сервер передает ответ веб-сервера ICAP-серверу программы для проверки по правилам обработки трафика. Результат проверки возвращается на встроенный прокси-сервер.
  7. Встроенный прокси-сервер передает ответ балансировщику нагрузки.
  8. Балансировщик нагрузки направляет ответ на компьютер пользователя. В зависимости от заданных в программе действий пользователю могут отобразиться следующие страницы:
    • Если доступ к веб-ресурсу разрешен, отображается запрошенная веб-страница.
    • Если доступ к веб-ресурсу запрещен, отображается страница блокировки.
    • Если было применено действие Перенаправить, отображается веб-страница, на которую выполнено перенаправление.

Вы можете использовать один и тот же балансировщик нагрузки для балансировки различных сервисов или установить два балансировщика. В этом случае HTTP-балансировщик будет распределять нагрузку между прокси-серверами, а ICAP-балансировщик – между узлами кластера программы. Схема подключения балансировщиков нагрузки представлена на рисунке ниже. Эта схема применима как при установке программы из rpm- или deb-пакета, так и при развертывании программы из ISO-образа.

load_balancing2

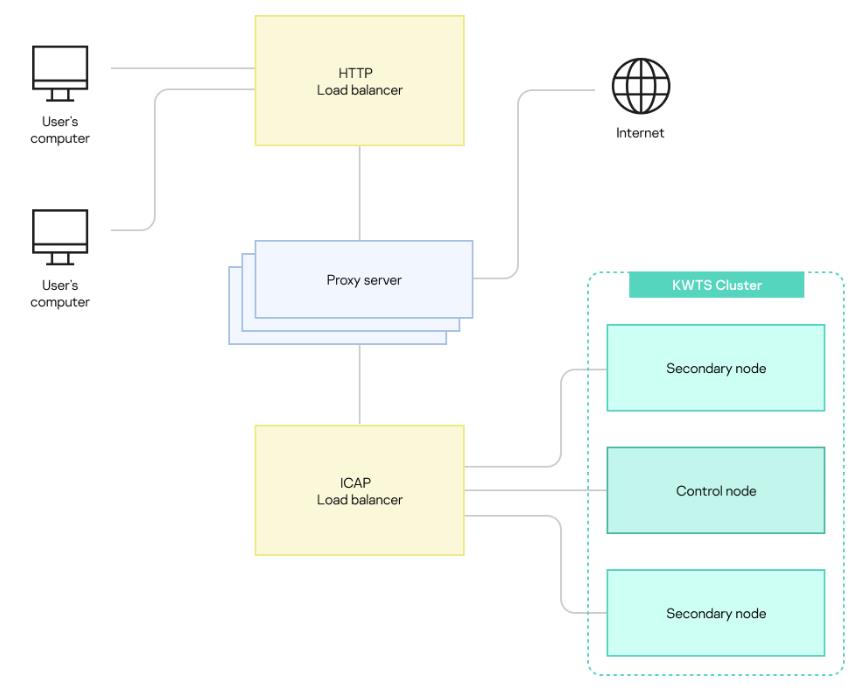

Схема взаимодействия при наличии двух балансировщиков нагрузки
