Топологии Full-Mesh и Partial-Mesh

В Kaspersky SD-WAN поддерживаются топологии Full-Mesh и Partial-Mesh. Для их реализации администратор сети должен предоставить разрешение на динамическое построение прямых туннелей между устройствами CPE.

Построение прямых туннелей между устройствами CPE улучшает производительность Kaspersky SD-WAN благодаря следующим свойствам:

Улучшенные качественные характеристики физического канала передачи данных между устройствами CPE, такие как задержка (англ. delay), потеря пакетов (англ. loss) и джиттер (англ. jitter), по сравнению с транзитным сценарием CPE1 → шлюз → CPE2 топологии Hub-and-Spoke.
Большая пропускная способность прямого физического канала передачи данных между устройствами CPE, чем в транзитном сценарии CPE1 → шлюз → CPE2.
Сохранение пропускной способности физического канала передачи данных и аппаратных ресурсов шлюза при использовании прямых связей.

Пример топологии Full-Mesh приведен на рисунке ниже. В этой топологии все устройства CPE строят прямые туннели между собой, используя все имеющиеся физические каналы передачи данных. Таким образом, трафик между устройствами CPE1 и CPE2 пересылается напрямую. Однако при большом количестве устройств CPE и туннелей такая топология может оказаться чрезвычайно требовательной к ресурсам контроллера SD-WAN.

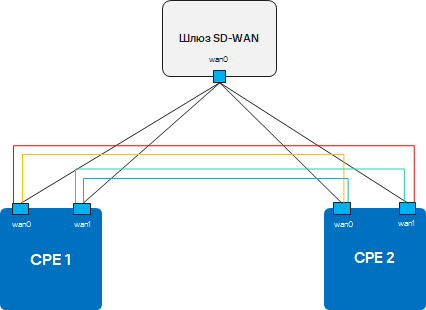

Схема: все устройства связаны напрямую

Топология Full-Mesh

Пример топологии Partial-Mesh приведен на рисунке ниже. Такая топология используется в тех случаях, когда прямые туннели между некоторыми устройствами CPE могут быть нежелательны, например, по административным причинам или невозможны по техническим причинам. В этой топологии администратор сети может сгруппировать устройства таким образом, что устройства в одной группе связываются между собой напрямую, а с устройствами из других групп связываются через шлюз.

Схема: устройства в одной группе связаны напрямую, с устройствами из других групп связаны посредством шлюза

Топология Partial-Mesh

Устройство CPE может входить одновременно в несколько групп, как показано на рисунке ниже.

Схема: CPE1 и CPE2 в группе 1, CPE3 и CPE4 в группе 2, CPE2 и CPE3 в группе 3,

Топология Partial-Mesh, устройства СРЕ входят в несколько групп

При построении P2P-туннелей, в зависимости от связности устройств СРЕ через физические каналы передачи данных, возможны следующие варианты наложенной связности:

Все физические каналы передачи данных имеют прямую IP-связность между собой (см. рисунок ниже). За счет связности в пределах интернета устройства CPE могут установить максимальное количество прямых туннелей между собой.

Полная физическая связность между устройствами CPE
Физические каналы передачи данных имеют частичную связность (см. рисунок ниже). В примере на рисунке ниже облако интернета и облако MPLS не связаны между собой, поэтому туннели можно установить только через WAN-интерфейсы, принадлежащие одному и тому же облаку. Туннели CPE1:WAN0 → CPE2:WAN1 и CPE1:WAN1 → CPE2:WAN0 установить не получится.

Частичная физическая связность между устройствами CPE

Возможны и другие сценарии связности наложенной сети, если IP-связность между WAN-интерфейсами устройств СРЕ в пределах одного облака невозможна по другим причинам, например из-за наличия NAT/PAT или ACL в интернете из-за топологии MPLS, не поддерживающей прямую связь между устройствами.

Вы можете добавить устройство в сеть определенной топологией с помощью топологических тегов.
